非隔離18~24W吸頂燈單電感驅動過認證方案
電源原理(li)圖
PCB及Demo實物圖
測試數據
.jpg)
| 概(gai)述 | 特征
輸(shu)入電壓：176~264V單電壓
輸(shu)出功(gong)率(lv)：22.4W
輸出電壓：80V
輸出電流：280mA±3%效 率：88% |

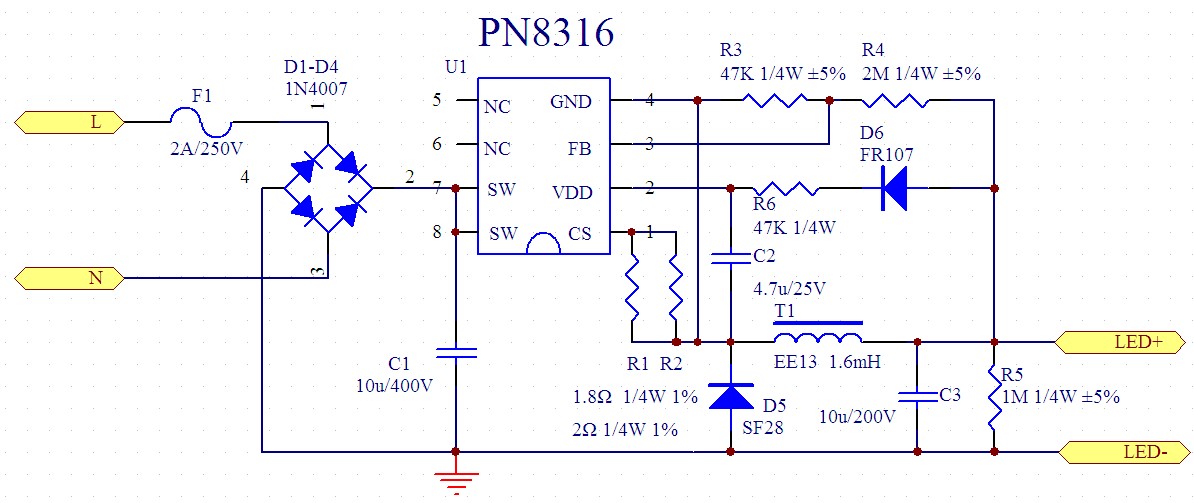

電源原理(li)圖

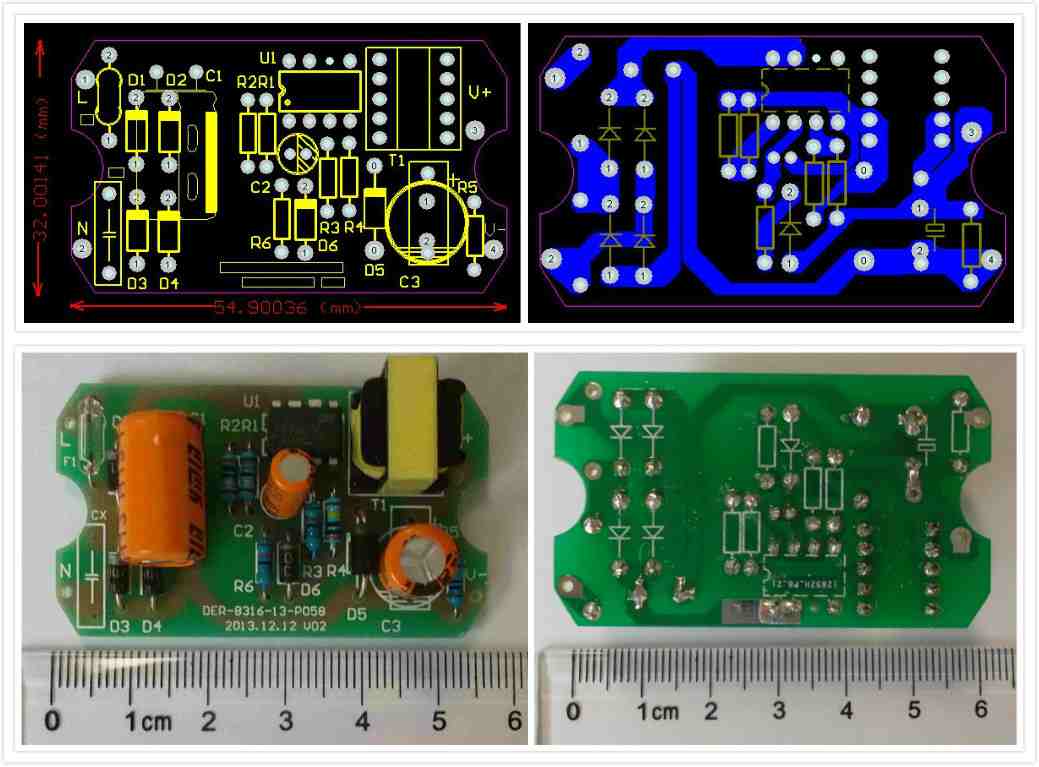

PCB及Demo實物圖
測試數據

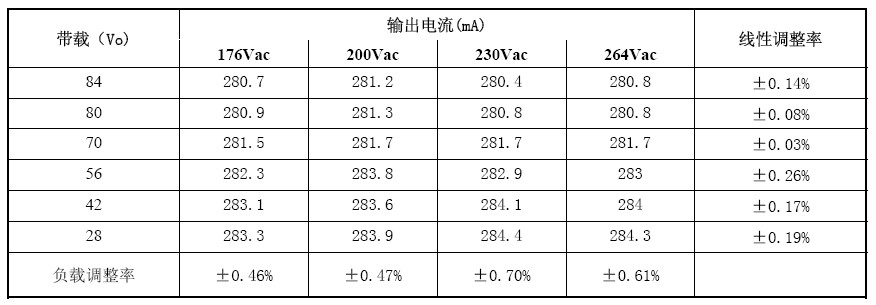

線(xian)性調整率(lv)(lv)與負載調整率(lv)(lv)

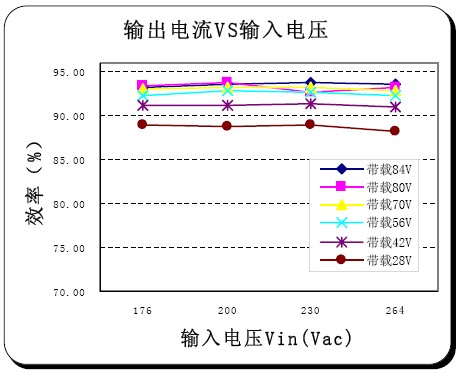

效率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 電解電容 | 10uF/400V | 10*20mm | 1 | ||
| 2 | C2 | 電解電容 | 4.7uF/50V | 6*11mm | 1 | ||
| 3 | C3 | 電解電容 | 10uF/200V | 8*11mm | 1 | ||
| 4 | D1~D4 | 普通二極管 | 1N4007 | DO-15 | 4 | ||
| 5 | D5 | 快速二極管 | SF28 | DO-15 | 1 | ||
| 6 | F1 | 保險絲 | 2A/250V | P=10mm | 1 | ||
| 7 | D6 | 快速二極管 | FR107 | DO-15 | 1 | ||
| 8 | R1 | 插件電阻 | 1.8R 1% | 1/4W | 1 | ||
| 9 | R2 | 插件電阻 | 2R 1% | 1/4W | 1 | ||
| 10 | R3、R6 | 插件電阻 | 47K | 1/4W | 2 | ||
| 11 | R4 | 插件電阻 | 2M | 1/4W | 1 | ||
| 12 | R5 | 插件電阻 | 1M | 1/4W | 1 | ||
| 13 | T1 | 變壓器 | EE13式5+5 1.6mH | EE-13 | 1 | ||
| 14 | U1 | IC | PN8316 | DIP-7 | 1 | ||
| 15 | PCB | 雙面板 | 55*32mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
