10W無線充發射方案
電源原理(li)圖
PCB及Demo實物圖

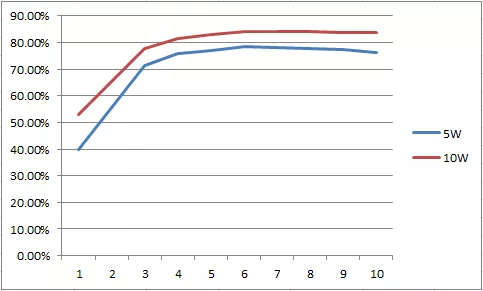

1 效率
2 溫升
3 PN7724關鍵工作波形
4 保護列表 5 協議兼容測試
| 概述(shu) | 特征
輸入電壓(ya)：5V/9V，支持QC2.0/QC3.0供電
輸出(chu)功(gong)率：5W/7.5W/10W，支持WPC V1.2.3標準，提供(gong)三星10W快充(chong)、蘋果7.5W快充(chong)。
效 率：>82%(10W負載)
|
電源原理(li)圖

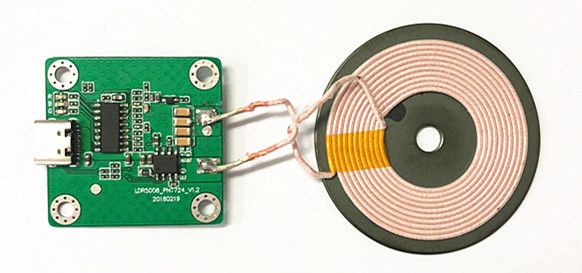

PCB及Demo實物圖
測試數據
用負載模擬測試如下：

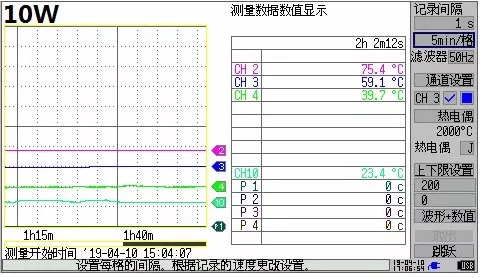

（CH2 PN7724；CH3 LDR5008；CH4 外殼；CH10 環境(jing)溫(wen)度。）

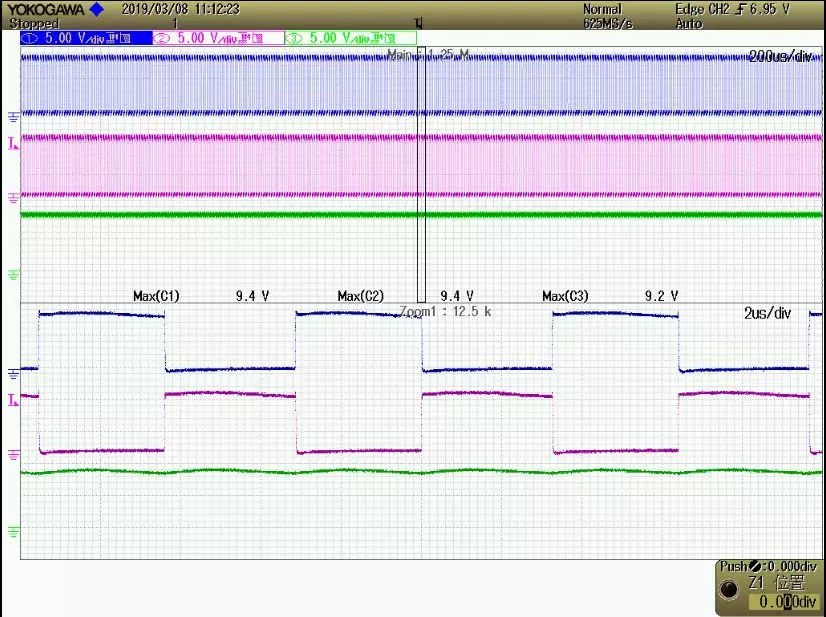

測試(shi)條件：VDD=9.2V
（CH1 VDD；CH2 OUT1；CH3 OUT3。）
結論：從工作波形可見，開(kai)關尖峰(feng)低，MOS管電壓de-rating余量(liang)充足(zu)，安全可靠。

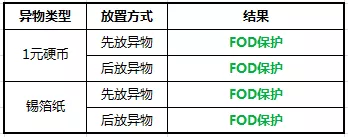

異物(wu)類別(bie)：1元(yuan)硬幣（D=25mm），錫(xi)箔(bo)紙（D=22mm）
測試PRx：三星S8
線(xian)圈內徑：20.5mm
線圈外(wai)徑(jing)：44mm

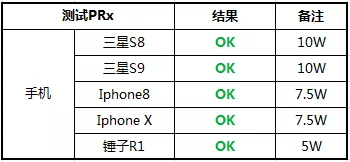

a.Qi兼容性

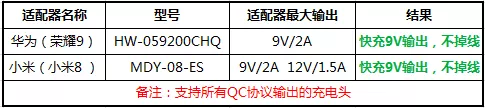

b.QC兼容性
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | R5 | 電阻 | 0.033R/1% | 0805 | 1 | ||
| 2 | R19 | 電阻 | 10R 5% | 0402 | 1 | ||
| 3 | R12 | 電阻 | 470R 1% | R0402 | 1 | ||
| 4 | R1、R2、R3、R4、R21 | 電阻 | 1K 5% | 0402 | 5 | ||
| 5 | R22、R23 | 電阻 | 2K 5% | 0402 | 2 | ||
| 6 | R16 | 電阻 | 4.7K 1% | 0402 | 1 | ||
| 7 | R6、R7 | 電阻 | 5.1K 5% | 0402 | 2 | ||
| 8 | R20 | 電阻 | 7.5K | 0402 | 1 | ||
| 9 | R8、R15 | 電阻 | 10K 5% | 0402 | 2 | ||
| 10 | R9 | 電阻 | 103J 10% | R0402 | 1 | ||
| 11 | R11 | 電阻 | 11K 5% | 0402 | 1 | ||
| 12 | R24 | 電阻 | 13K 5% | 0402 | 1 | ||
| 13 | R13 | 電阻 | 33K 1% | 0402 | 1 | ||
| 14 | R10、R18 | 電阻 | 100K 1% | 0402 | 2 | ||
| 15 | R14、R17 | 電阻 | 1M 1% | 0402 | 2 | ||
| 16 | C16 | 電容 | 562 50V 10% | 0402 | 1 | ||
| 17 | C15、C17 | 電容 | 103 50V 10% | 0402 | 2 | ||
| 18 | C9、C10、C11、C12 | 電容 | 104/50V NPO | C1206 | 4 | ||
| 19 | C2、C3、C8、C13、C14 | 電容 | 104 25V 10% | C0402 | 5 | ||
| 20 | C1、C4、C5、C6、C7、C18 | 電容 | 106 16V 10% | C0603 | 6 | ||
| 21 | Led1 | LED | Red | LED0603 | 1 | ||
| 22 | Led | LED | Blue | LED0603 | 1 | ||
| 23 | Led3 | LED | Green | LED0603 | 1 | ||
| 24 | D1 | 二極管 | IN4148 | SOD323 | 1 | ||
| 25 | U1 | 主控芯片 | LDR5008 | SOP16 | 1 | ||
| 26 | U2 | MOS | PN7724 | SOP8-EP | 1 | ||
| 27 | J1 | C口16pin母座 | Type-C 3.1 | USB 3.1 Type-C 04 | 1 | ||
| 28 | L1 | 線圈 | MP_A4_Coil | L_01_5MM | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
