5V/5.4A充電器應用方案
電(dian)源原(yuan)理(li)圖
.png)
PCB及Demo實物圖
.png)
.png)
效率曲線
.png)
| 概(gai)述 | 特征
輸入(ru)電(dian)壓：90~265V全電壓
輸出功(gong)率：27W
輸(shu)出(chu)電壓：5V
輸出電流：5.4A效 率：88% |
電(dian)源原(yuan)理(li)圖

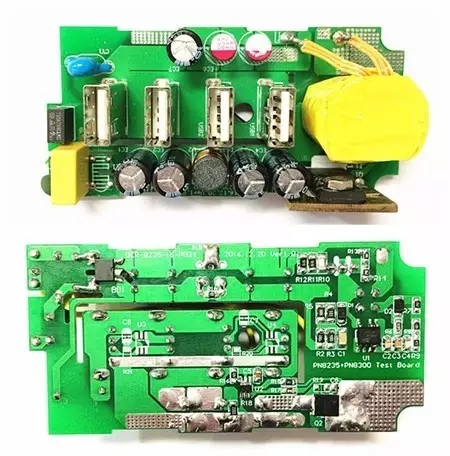

PCB及Demo實物圖
測試數據

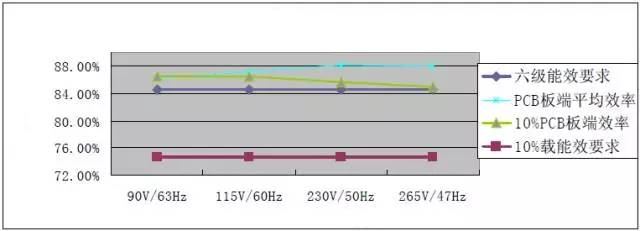

效率曲線

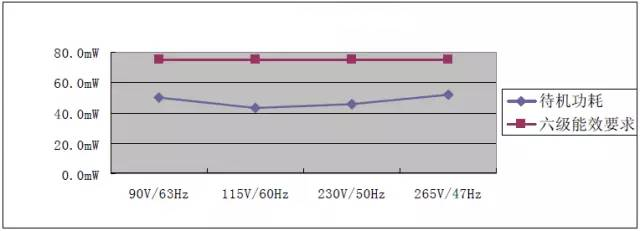

5V5.4A待機功耗
.png)

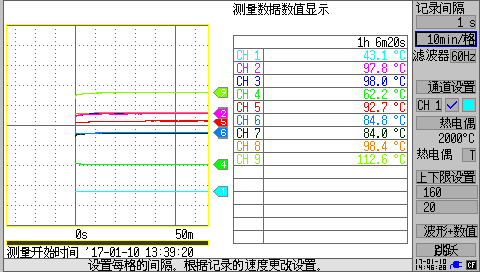

（90Vac）
.png)

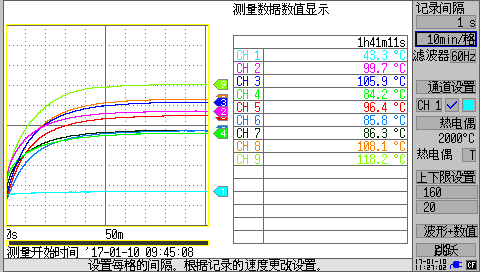

（265Vac）
備注：CH1 環境；CH2 SR MOS；CH3 PSR MOS；CH4 橋(qiao)；CH5 T1線；CH6 T1 磁(ci)芯(xin)；CH7 輸出電解(jie)；CH8 400V電容；CH9 RCD串(chuan)電阻。
備注：CH1 環境；CH2 SR MOS；CH3 PSR MOS；CH4 橋(qiao)；CH5 T1線；CH6 T1 磁(ci)芯(xin)；CH7 輸出電解(jie)；CH8 400V電容；CH9 RCD串(chuan)電阻。
