5V/2A充電器應用方案
電源(yuan)原理圖
.png)

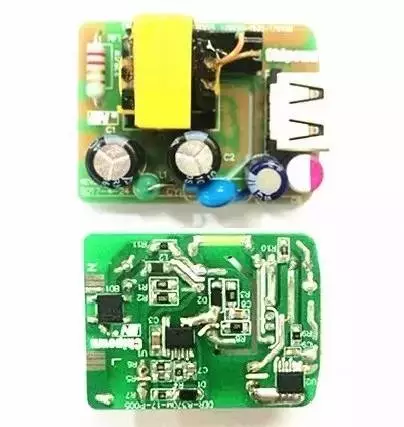

PCB及Demo實物圖
.png)

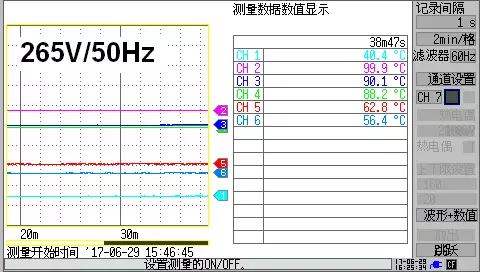

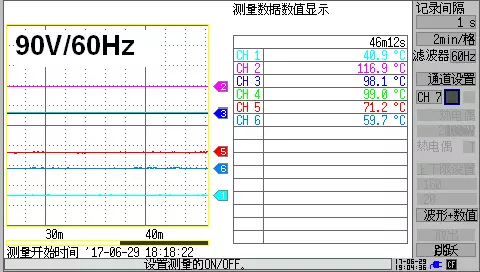

（溫度數據：CH1環境；CH2 PN8370M；CH3 PN8306M；CH4 變壓器鐵芯；CH5 外殼；CH6 USB）
| 概述
該方案擁有外圍極簡、高可靠性、超低待機、高效率等優點，可滿足六級能效。
|
特征
輸入電壓：90~265V全電壓
輸出功率(lv)：10W
輸(shu)出電壓(ya)：5V
輸出電流：2A效 率：82.98% |
電源(yuan)原理圖
PCB及Demo實物圖

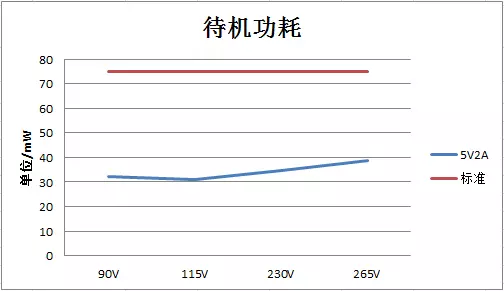

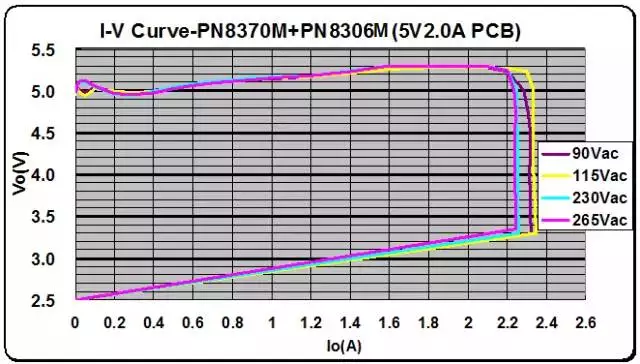

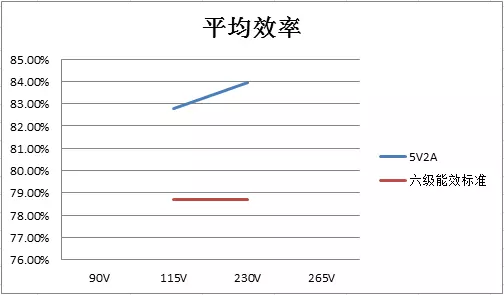

測試數據
（溫度數據：CH1環境；CH2 PN8370M；CH3 PN8306M；CH4 變壓器鐵芯；CH5 外殼；CH6 USB）
