DER-8161-18-P040

18W快速充電器應用方案

概述(shu)
   電路是一種基于PN8161和PN8307H設計輸出5V3A,9V2A,12V/1.5A的快充電源。

PN8161產品手冊>>
PN8307H產品手冊>>
   特征
輸入電(dian)壓：90~265V全電壓(ya)
輸出功率：18W
輸(shu)出(chu)電壓：12V/9V/5V
輸(shu)出電(dian)流：1.5A/2A/3A
效      率：滿足CoC V5-2，5個點(dian)裕量(liang)

電源原理圖(tu)

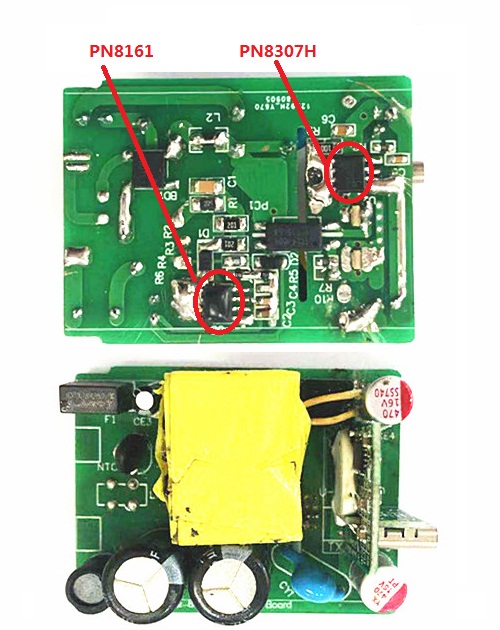

PCB及Demo實物圖

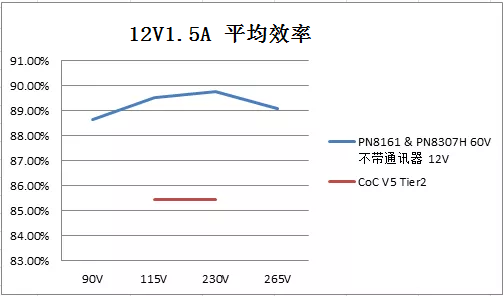

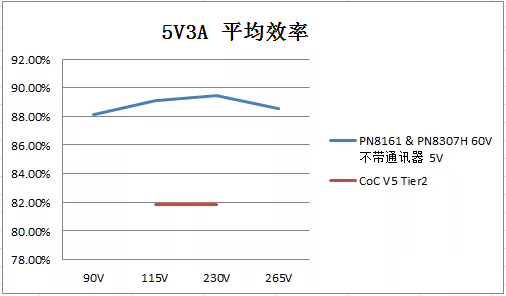

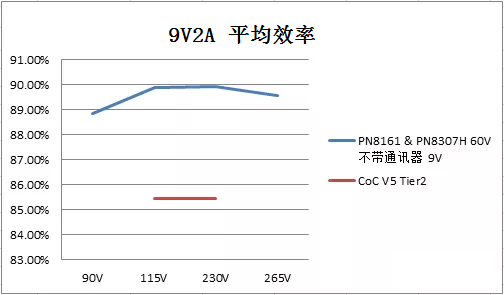

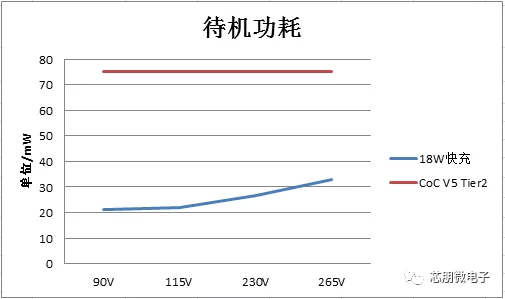

測試數據

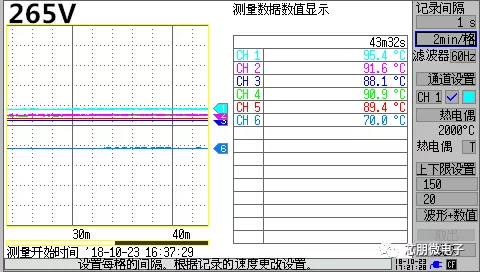

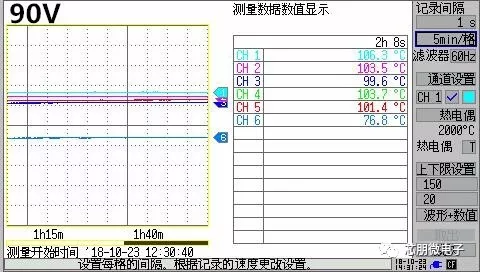

（溫度數據：CH1 PN8161；CH2  PN8307H；CH3 磁芯(xin)；CH4 初級(ji)漆包線(xian)；CH5 三層絕(jue)緣線(xian)；CH6 外殼(ke)）
序號 元件標號 元件名稱 元件規格 封裝尺寸 數量 加工類型 元/件
1 BD1 整流橋 FTB10S 星合 DB-S 1
2 EC1、EC2 電解電容 15uF/400V,Low ESR E/C10.0*12 2
3 EC3 電解電容 10uF/50V,Low ESR E/C4*8 1
4 EC4、EC5 電解電容 470uF/16V，Solid CAP E/C8.0*12 2
5 C1 貼片電容 1nF/1KV SMD1206 1
6 C2、C5 貼片電容 0.1uF/50V SMD0603 2
7 C3 貼片電容 1nF/25V SMD0603 1
8 C4 貼片電容 10pF/25V SMD0603 1
9 C6 貼片電容 1nF/100V SMD0603 1
10 CY1 Y1電容 221,Y1電容 DIP 1
11 D1、D2 二極管 M7(1N4007) SOD-123 2
12 F1 保險絲 T3.15A 250V DIP 1
13 R1 貼片電阻 200K，5% SMD1206 1
14 R2、R3 貼片電阻 200R，5% SMD1206 2
15 R4 貼片電阻 10R，5% SMD0805 1
16 R5 貼片電阻 10K，1% SMD0603 1
17 R6 貼片電阻 124K，1% SMD0603 1
18 R7 貼片電阻 10K，5% SMD0603 1
19 R8 貼片電阻 8R2，5% SMD0603 1
20 R9 貼片電阻 51R，5% SMD1206 1
21 R10 貼片電阻 4.2K，1% SMD0603 1
22 RT1 NTC電阻 5D-5 DIP 1
23 T1 變壓器 1.1mH PQ2014 6+2 1
24 U1 IC PN8161 PN8161 SOP-8 1
25 U2 光耦 TCLT1009 SMD 1
26 U3 IC PN8307H SOP-8 1
27 L1 差模電感 工字電感 DR6*8 1
成本核算：
清單成本統計
元件成本 件 元
貼片加工成本 件 元
插件加工成本 件 元
總成本 元
加工成本
貼片（紅膠） 0.01元/件 修改
貼片（錫膏） 0.01元/件 修改
插件（人工） 0.01元/件 修改
插件（自動） 0.01元/件 修改
1、成本核算可以幫您更便捷的計算出Demo成本。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
