隔離36W吸頂(ding)燈方案
電源原理圖
PCB及Demo實物圖
| 概述 | 特征
輸入電壓：176~264V單(dan)電壓
輸(shu)出功率：36W
輸(shu)出(chu)電壓：126V
輸出電流：290mA±3%效 率：90% |

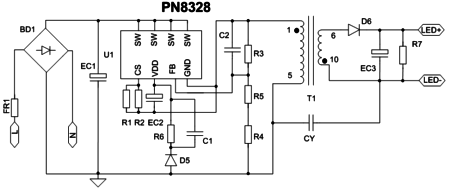

電源原理圖

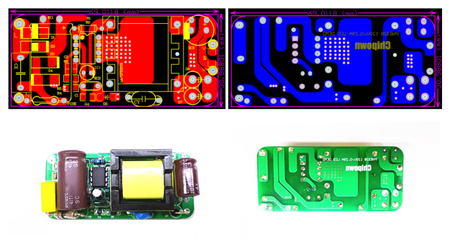

PCB及Demo實物圖

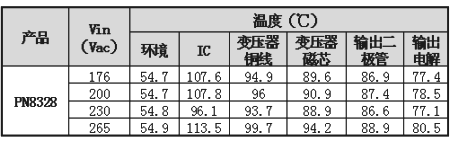

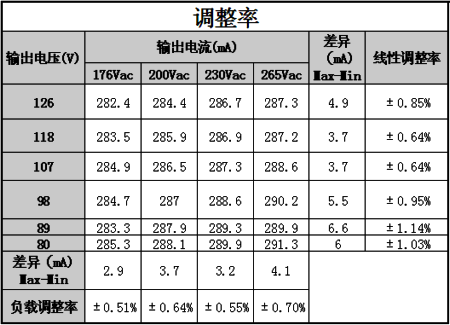

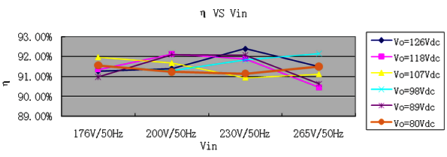

測試數據
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 電解電容 | 400V/33uF | Φ 13*25 | 1 | ||
| 2 | EC2 | 電解電容 | 50V/4.7uF | Φ 5*11 | 1 | ||
| 3 | EC3 | 電解電容 | 250V/22uF | Φ 10*20 | 1 | ||
| 4 | C1 | 瓷片電容 | 1KV/1.0nF | DIP 腳距5.0mm | 1 | ||
| 5 | C2 | 貼片電容 | 25V/22pF | C0805 | 1 | ||
| 6 | D1、D2、D3、D4 | 二極管 | S2M | SMB | 4 | ||
| 7 | D5 | 二極管 | FR107 | SOD-123 | 1 | ||
| 8 | D6 | 二極管 | SF28 | DIP DO-41 | 1 | ||
| 9 | FR1 | 保險絲 | 2.15A/250V | DIP | 1 | ||
| 10 | T1 | 變壓器 | EFD25 | 臥式5+5 | 1 | ||
| 11 | R1 | 電阻 | 1.2Ω | DIP 1/4W | 1 | ||
| 12 | R2 | 電阻 | 1.1Ω | R1206 | 1 | ||
| 13 | R3 | 電阻 | 11.0KΩ | R0805 | 1 | ||
| 14 | R4、R5 | 電阻 | 309KΩ | R1206 | 2 | ||
| 15 | R6 | 電阻 | 82KΩ | R1206 | 1 | ||
| 16 | R7 | 電阻 | 180KΩ | R1206 | 1 | ||
| 17 | U1 | IC | PN8328 | DIP-8 | 1 | ||
| 18 | CX | X電容 | 275V/0.047uF | DIP 腳距10mm | 1 |
