12V/0.3A智能家電應用方案
電(dian)源原(yuan)理圖
PCB及Demo實物圖
| 概述(shu)
這是關于電磁爐用BUCK-BOOST方案開關電源的樣板,提供了一種基于雙路12V和5V，輸出非隔離開關電源，使用了Chipown設計研發的離線式集成電源控制芯片PN8034。
PN8034產品手冊>> |
特征
輸入電壓：90~265V全電(dian)壓
輸出(chu)功率：3.6W
輸出電壓：12V
輸出電流：0.3A±3%效 率(lv)：>75% |

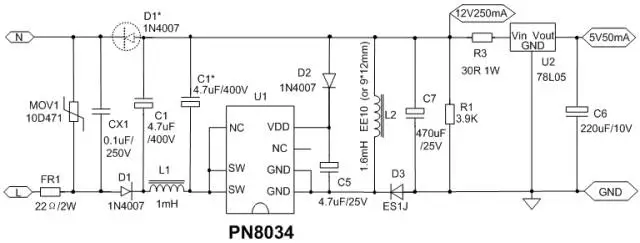

電(dian)源原(yuan)理圖
PCB及Demo實物圖

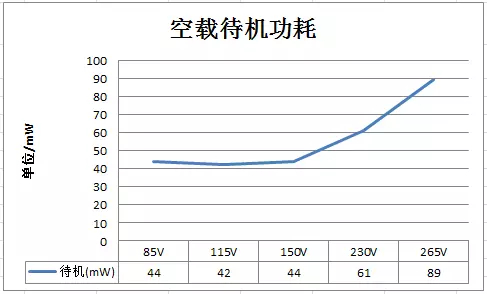

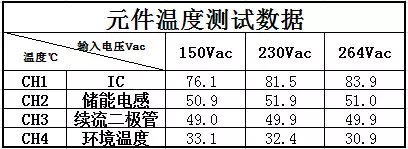

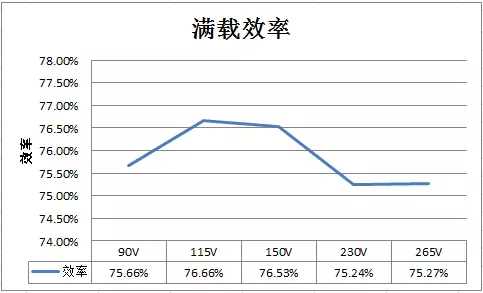

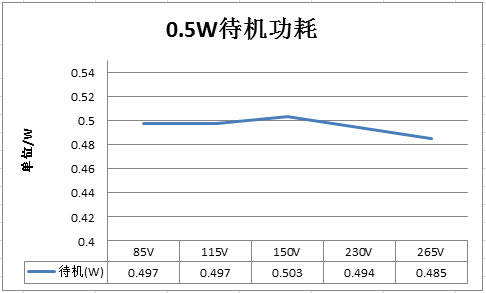

測試數據
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X電容 | 0.1uF/250Vac | P=15mm | 1 | ||
| 2 | MOV1 | 壓敏電阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1、EC2 | 電解電容 | 400V4.7uF | E/C10.0 | 2 | ||
| 4 | EC3 | 電解電容 | 4.7uF/25V | E/C5.0 | 1 | ||
| 5 | EC4 | 電解電容 | 470uF/25V | E/C10.0 | 1 | ||
| 6 | D1、D1*、D2 | 二極管 | M7 | SMD | 3 | ||
| 7 | D3 | 快速二極管 | ES1J （Trr=35nS） | SMD | 1 | ||
| 8 | L1 | 色環電感 | 1mH | 0510 | 1 | ||
| 9 | FR1 | Res | 10R/2W 線繞電阻 | 插件 | 1 | ||
| 10 | U1 | IC | PN8034 | DIP7 | 1 | ||
| 11 | L2 | 電感 | 工字電感 1.3mH | 10*12 | 1 | ||
| 12 | RL | 貼片電阻 | 0R | 1206 | 1 | ||
| 13 | R1 | 貼片電阻 | 4.7K 5% | 0805 | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
