12V/0.5A智能家電應用方案

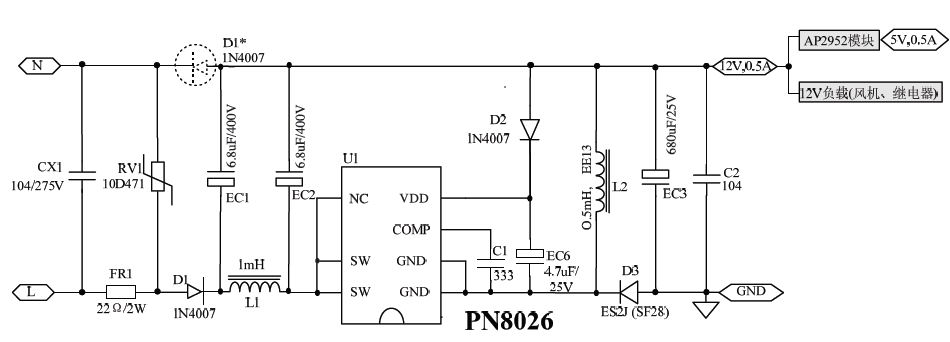

電源原理圖(tu)

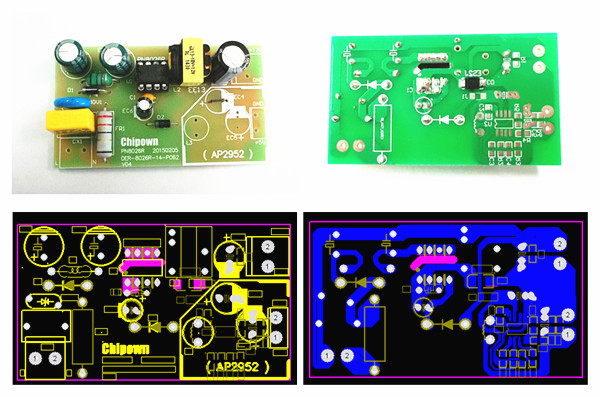

PCB及Demo實物圖
| 概(gai)述
這是關于電磁爐用buck方案開關電源方案。該方案提供了一種基于雙路12V和5V，輸出非隔離開關電源，使用了Chipown設計研發的離線式集成電源控制芯片PN8026R。可與我司DC-DC產品AP2952智能模塊配套使用。
PN8026R 產品手冊>> |
特征
輸入電(dian)壓：150~265V全(quan)電壓
輸出功率：≤6W
輸(shu)出電壓：12V，5V
輸出電流：0.4A，0.2A±3%效 率：>70% |
電源原理圖(tu)
PCB及Demo實物圖

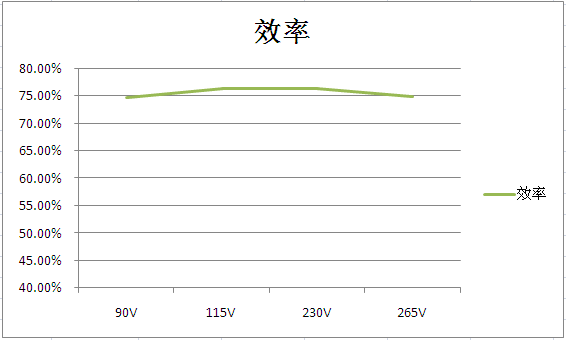

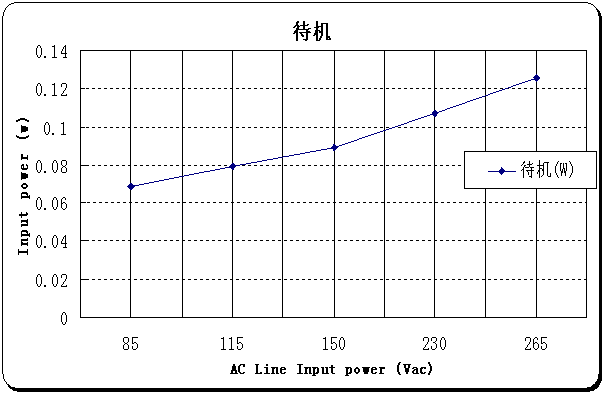

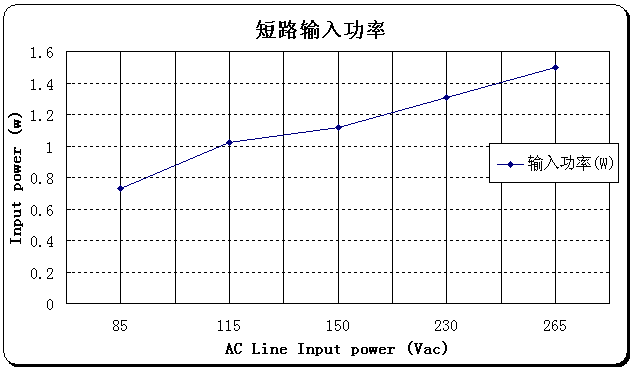

測試數據
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X電容 | 0.1uF/250Vac | P=10mm | 1 | ||
| 2 | MOV1 | 壓敏電阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1、EC2 | 電解電容 | 400V6.8uF | E/C10.0 | 2 | ||
| 4 | EC3 | 電解電容 | 680uF/25V | E/C10.0 | 1 | ||
| 5 | EC6 | CAP | 4.7uF/50V | E/C5.0 | 1 | ||
| 6 | C1 | CAP | 333/50V | P=5mm | 1 | ||
| 7 | D1、D2 | 二極管 | 1N4007 | DO-41 | 2 | ||
| 8 | D3 | 快速二極管 | US2J | SMD | 1 | ||
| 9 | L1 | 色環電感 | 1mH | 0510 | 1 | ||
| 10 | FR1 | Res | 22R/2W 線繞電阻 | 插件 | 1 | ||
| 11 | U1 | IC | PN8026R | DIP-7 | 1 | ||
| 12 | L2 | 電感 | 0.5mH | EE13 5+5 | 1 | ||
| 13 | R1 | 貼片電阻 | 4.7K 5% | 0805 | 1 |
