12V/0.3A智能家電應用方案
電源原理圖
PCB及Demo實物圖
| 概(gai)述
這是電磁爐用buck方案開關電源方案，電源輸出12V 250mA供電壓力鍋內繼電器使用，5V 50mA供控制板IC使用；該電源采用BUCKBoost方案，是非隔離開關電源。
PN8024R產品手冊>> |
特征
輸入電壓：150~265V全(quan)電壓
輸出功(gong)率(lv)：≤3.25W
輸出電(dian)壓：12V，5V
輸出電流：0.25A，0.05A效(xiao) 率：>61% |

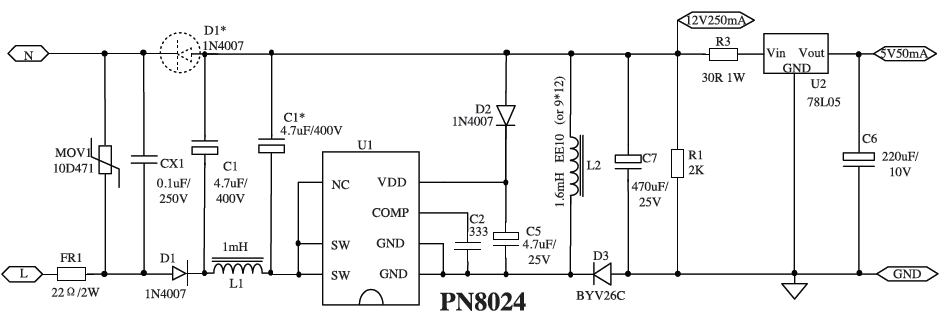

電源原理圖

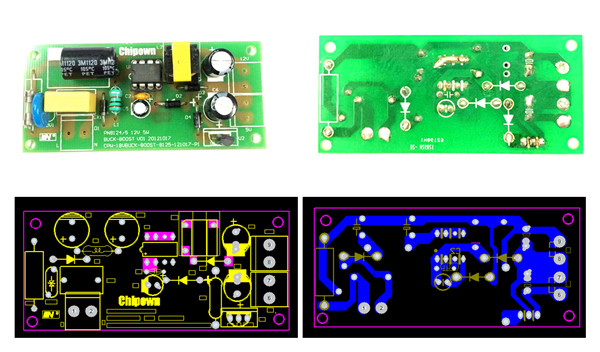

PCB及Demo實物圖

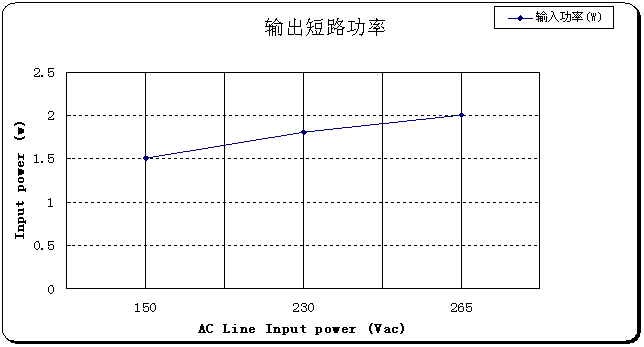

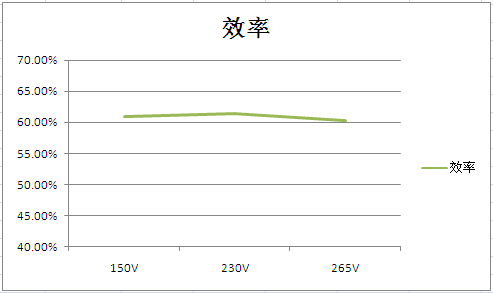

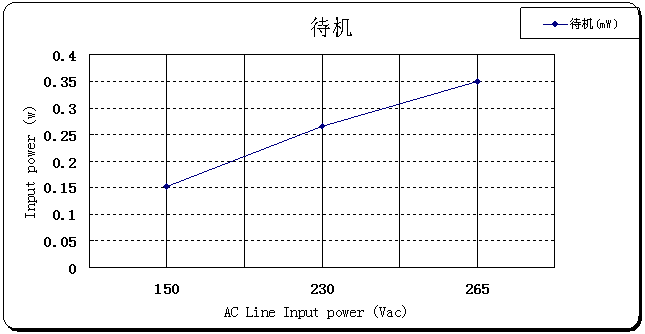

測試數據
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 電解電容 | 400V/10UF | 10*13 | 1 | ||
| 2 | MOV1 | 壓敏電阻 | 10D471 | P=10mm | 1 | ||
| 3 | CX1 | X電容 | 0.1uF/250Vac | P=10mm | 1 | ||
| 4 | C5 | 電解電容 | 50V/4.7uF | 1 | |||
| 5 | C2 | 插件電容 | 100V333 | P=5mm | 1 | ||
| 6 | C6 | 電解電容 | 16V/220uF | 1 | |||
| 7 | C7 | 電解電容 | 25V/470uF | 1 | |||
| 8 | D1、D2 | 普通二極管 | 1N4007 | DO-41 | 1 | ||
| 9 | D3 | 二極管 | BYV26C | DO-41 | 1 | ||
| 10 | FR1 | 保險電阻 | 10R線繞 | 1W | 1 | ||
| 11 | L1 | 電感 | 4.7mH | 0510 | 1 | ||
| 12 | T1 | 變壓器 | 1.6mH | EE-10 立式5+5 | 1 | ||
| 13 | U1 | IC | PN8024R | DIP -7 | 1 | ||
| 14 | U2 | IC | L7805 | TO-92 | 1 | ||
| 15 | R1 | 電阻 | 2K | 1 | |||
| 16 | R3 | 電阻 | 56R | 2W | 1 |
