5V/2.4A充電器應用方案
電源原(yuan)理圖
PCB及Demo實物圖
調整率
效率曲線
待機功耗
| 概述
電(dian)路具有過載保護，過流保護，開環保護，以及(ji)VDD過壓保護等功能，以提高整個系統的可靠性.待(dai)機小(xiao)于50mW,動態(tai)性能(neng)好，可滿足六級能(neng)效。
PN8360產品手冊>> |
特征
輸入電壓：90~265V全電壓
輸出功率：12W
輸(shu)出(chu)電壓：5V
輸出電流：2.4A±3%效 率：82% |

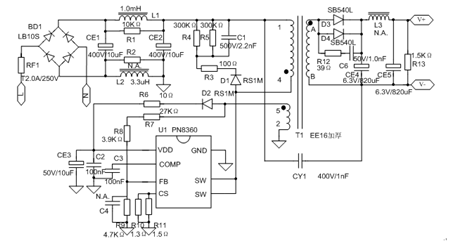

電源原(yuan)理圖

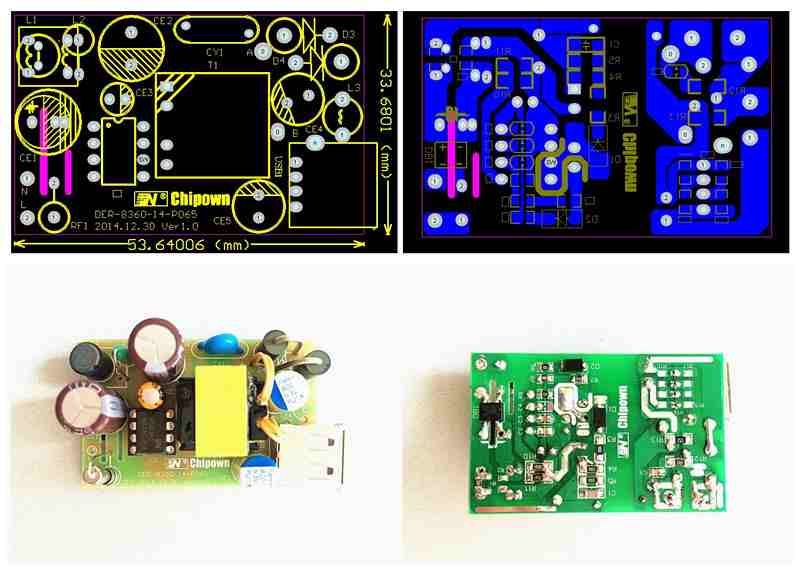

PCB及Demo實物圖
測試數據

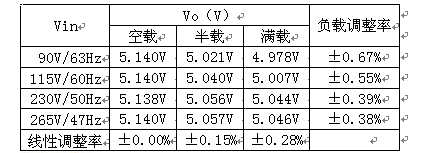

調整率

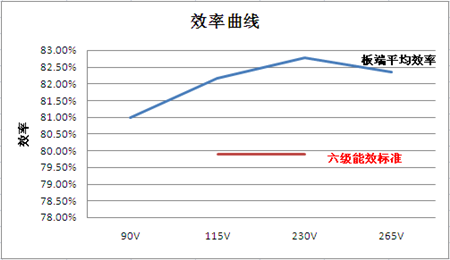

效率曲線

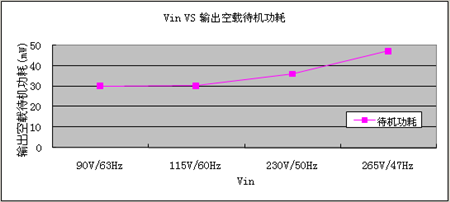

待機功耗
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流橋 | LB10S | SMD SOPA-4 | 1 | ||
| 2 | C1 | 陶瓷電容 | 500V/2.2nF | SMD 1206 | 1 | ||
| 3 | C2、C3 | 陶瓷電容 | 50V/100.0nF | SMD 0805 | 2 | ||
| 4 | C6 | 陶瓷電容 | 50V/1.0nF | SMD 0805 | 1 | ||
| 5 | CY1 | Y安規電容 | 400V/1nF | DIP 腳距10.0mm | 1 | ||
| 6 | EC1、EC2 | 電解電容 | 400V/10uF | Φ 10*16 | 2 | ||
| 7 | EC3 | 電解電容 | 50V/10uF | Φ 5*11 | 1 | ||
| 8 | EC4、EC5 | 電解電容 | 6.3V/680uF | Φ 8*11.5 | 2 | ||
| 9 | D1、D2 | 二極管 | RS1M | SMD DO-214AC | 2 | ||
| 10 | D3、D4 | 二極管 | SB540L | DIP DO-201 | 2 | ||
| 11 | L1 | 電感 | 1.0mH | 工字電感 6*8 | 1 | ||
| 12 | L2 | 電感 | 3.3uH | 色環電感 0408 | 1 | ||
| 13 | L3 | 電感 | Jumper | 跳線 | 1 | ||
| 14 | RF1 | 保險絲 | T2.0A/250V | DIP 腳距5.0mm | 1 | ||
| 15 | R1 | 貼片電阻 | 10kΩ | SMD 0805 | 1 | ||
| 16 | R3 | 貼片電阻 | 100Ω | SMD 1206 | 1 | ||
| 17 | R4、R5 | 貼片電阻 | 300kΩ | SMD 1206 | 2 | ||
| 18 | R6 | 貼片電阻 | 10Ω | SMD 0805 | 1 | ||
| 19 | R7 | 貼片電阻 | 27kΩ | SMD 0805 | 1 | ||
| 20 | R8 | 貼片電阻 | 3.9kΩ | SMD 0805 | 1 | ||
| 21 | R9 | 貼片電阻 | 4.7kΩ | SMD 0805 | 1 | ||
| 22 | R10 | 貼片電阻 | 1.3Ω | SMD 1206 | 1 | ||
| 23 | R11 | 貼片電阻 | 1.5Ω | SMD 1206 | 1 | ||
| 24 | R12 | 貼片電阻 | 39Ω | SMD 1206 | 1 | ||
| 25 | U1 | IC | PN8360 | DIP-8 | 1 | ||
| 26 | T1 | 變壓器 | EE16 加厚 | 立式 5+5 | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
