非隔離7.9W球泡燈單級PFC驅動方案
電源原理圖
PCB及Demo實物圖
測試數據
| 概(gai)述
此系統工作在準諧振模式以實現高效(xiao)率(lv)和低EMI的應用。芯片集成度高，BOM器件個數少，具有(you)LED燈(deng)開路(lu)(lu)、短(duan)路(lu)(lu)、過溫保(bao)護等功能。
PN8335產品手冊>> |
特征
輸入電(dian)壓：85~265V全電壓
輸(shu)出功(gong)率：7.9W
輸出(chu)電壓：66V
輸出電流：120mA±3%效(xiao) 率：88% |

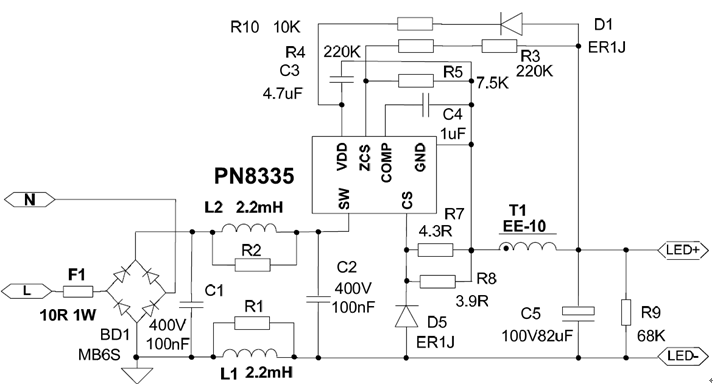

電源原理圖

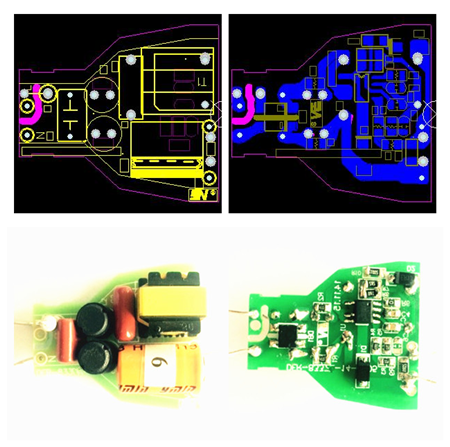

PCB及Demo實物圖
測試數據

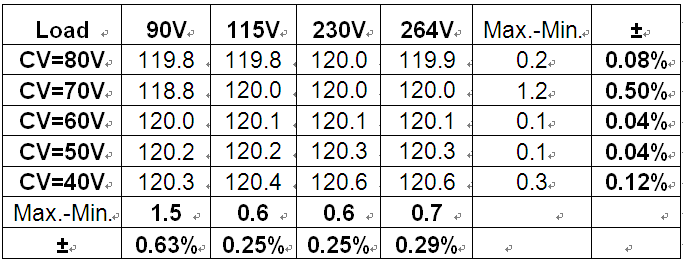

線性調整率與負載調整率

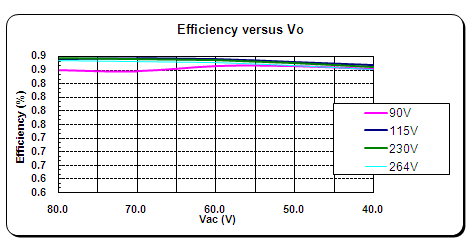

效率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流橋 | MB6S | SOT23-6 | 1 | ||
| 2 | C1、C2 | CBB電容 | 104/400V | DIP P=7.5mm | 2 | ||
| 3 | C3 | 貼片電容 | 4.7uF/50V | SMD0805 | 1 | ||
| 4 | C4 | 貼片電容 | 1uF/25V | SMD0805 | 1 | ||
| 5 | C5 | 電解電容 | 82uF/100V，Low ESR | E/C10*16 | 1 | ||
| 6 | D1、D2 | 二極管 | ER1J | SMD | 2 | ||
| 7 | F1 | 保險電阻 | 線繞，10R，1W | 1 | |||
| 8 | L1、L2 | 工字電感 | 線徑0.1mm，2.2mH | 6*8 mm | 2 | ||
| 9 | R1、R2 | 貼片電阻 | 4.7K， 5% | SMD0805 | 2 | ||
| 10 | R3、R4 | 貼片電阻 | 220K， 1% | SMD0805 | 2 | ||
| 11 | R5 | 貼片電阻 | 7.5K， 1% | SMD0805 | 1 | ||
| 12 | R7 | 貼片電阻 | 3.9R， 1% | SMD1206 | 1 | ||
| 13 | R8 | 貼片電阻 | 4.3R， 1% | SMD1206 | 1 | ||
| 14 | R9 | 貼片電阻 | 68K， 5% | SMD1206 | 1 | ||
| 15 | R10 | 貼片電阻 | 10K， 5% | SMD1206 | 1 | ||
| 16 | T1 | 變壓器 | EE-10立式 4+4 | 0.95mH | 1 | ||
| 17 | U1 | IC | PN8335 | SOP7 | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
1、成本核算可以幫您更便捷的計算出Demo成本。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
