非隔離5W燈絲燈單電感驅動過認證方案
電源原理圖
PCB及Demo實物圖
測試數據
| 概述
此系統工作在準諧振(zhen)模(mo)式來(lai)實(shi)現高效率和(he)低(di)EMI的應用。芯片集成度高，BOM器(qi)件個數(shu)少，具有(you)LED燈開路、短路、過溫保護等功能。
PN8371產品手冊>> |
特征
輸入電壓：85~265V全電壓
輸出功率：4.5W
輸出電壓：150V
輸出電流：30mA±3%效 率：86% |

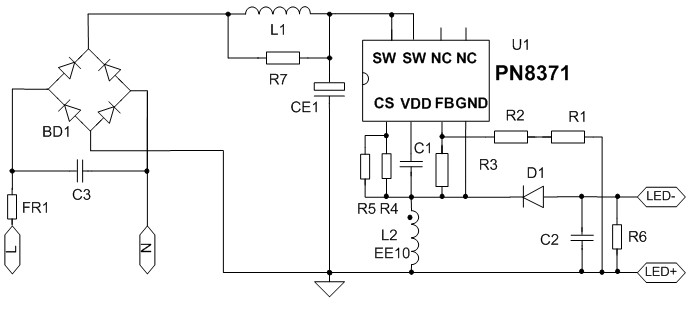

電源原理圖

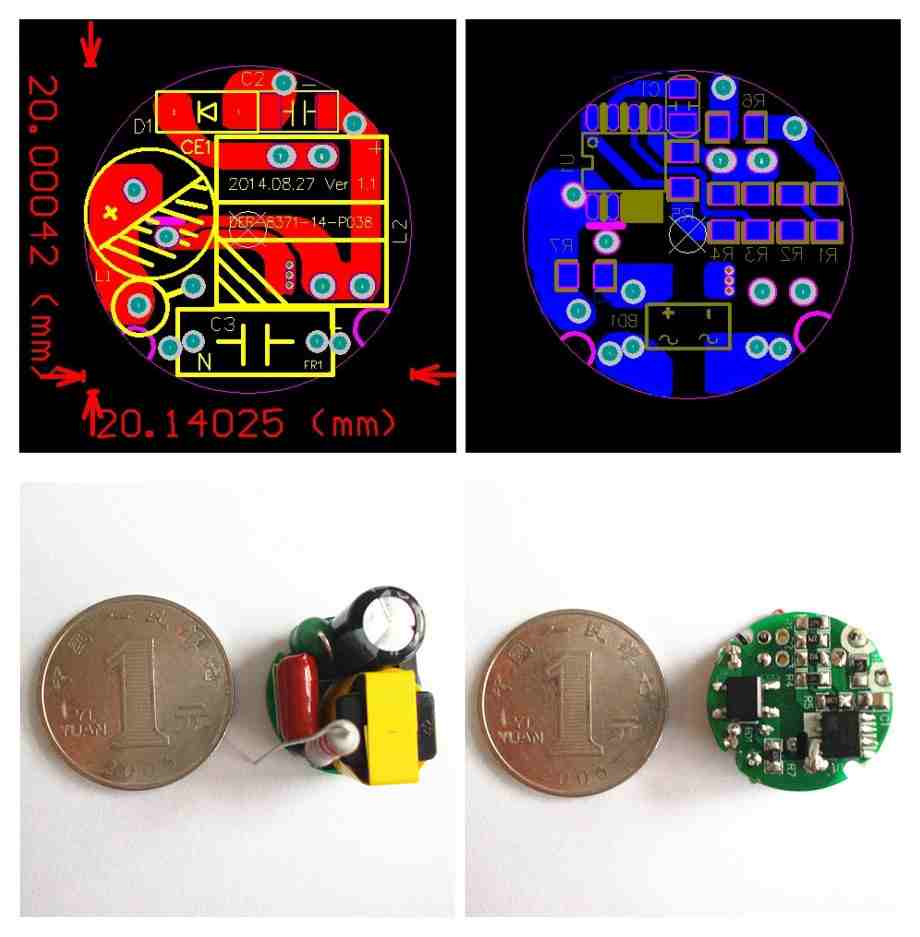

PCB及Demo實物圖
測試數據

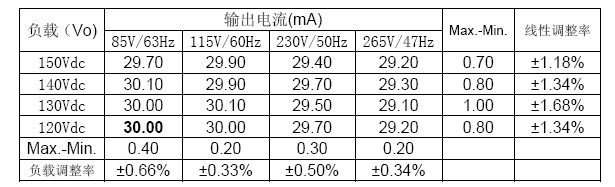

線性調整率與負載調整率

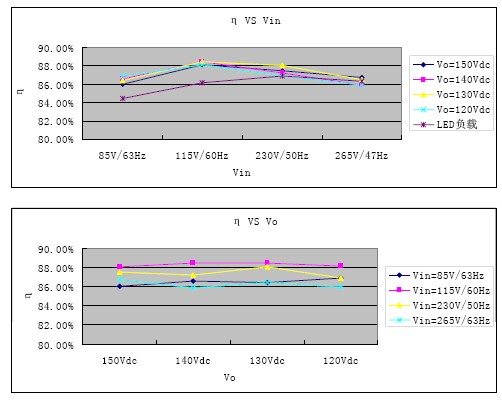

效率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流橋 | MB6S | SOT23-6 | 1 | ||
| 2 | CE1 | 電解電容 | 400V/8.2uF | Φ 8*12 | 1 | ||
| 3 | C1 | 瓷片電容 | 50V/2.2uF | SMD 0805 | 1 | ||
| 4 | C2 | 瓷片電容 | 500V/470nF | SMD 1206 | 1 | ||
| 5 | C3 | CBB | 400V/100nF | DIP P=7.5mm | 1 | ||
| 6 | D1 | 二極管 | US1J | SMD SMA | 1 | ||
| 7 | FR1 | 保險電阻 | 2.2Ω/0.5W | DIP 1/2W | 1 | ||
| 8 | L1 | 電感 | 1.0mH | 色環0510 | 1 | ||
| 9 | L2 | 電感 | 7.0mH | EE10 | 1 | ||
| 10 | R1、R2 | 電阻 | 270KΩ | SMD 0805 | 2 | ||
| 11 | R3 | 電阻 | 9.1KΩ | SMD 0805 | 1 | ||
| 12 | R4 | 電阻 | 4.7Ω | SMD 0805 | 1 | ||
| 13 | R5 | 電阻 | 8.2Ω | SMD 0805 | 1 | ||
| 14 | R6 | 電阻 | 470KΩ | SMD 0805 | 1 | ||
| 15 | R7 | 電阻 | 3.3KΩ | SMD 0805 | 1 | ||
| 16 | U1 | IC | PN8371 | SOP8 | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
