非隔離18W日光燈單電感驅動填谷方案

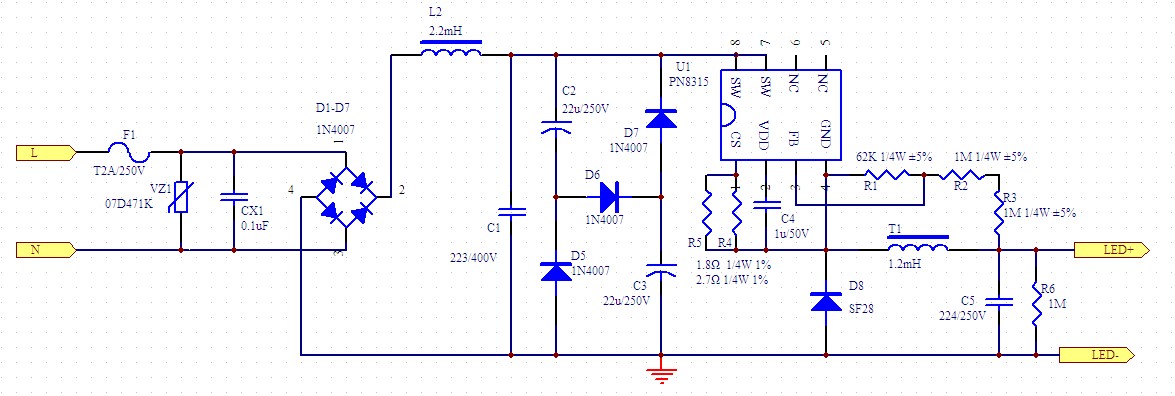

電源原理圖

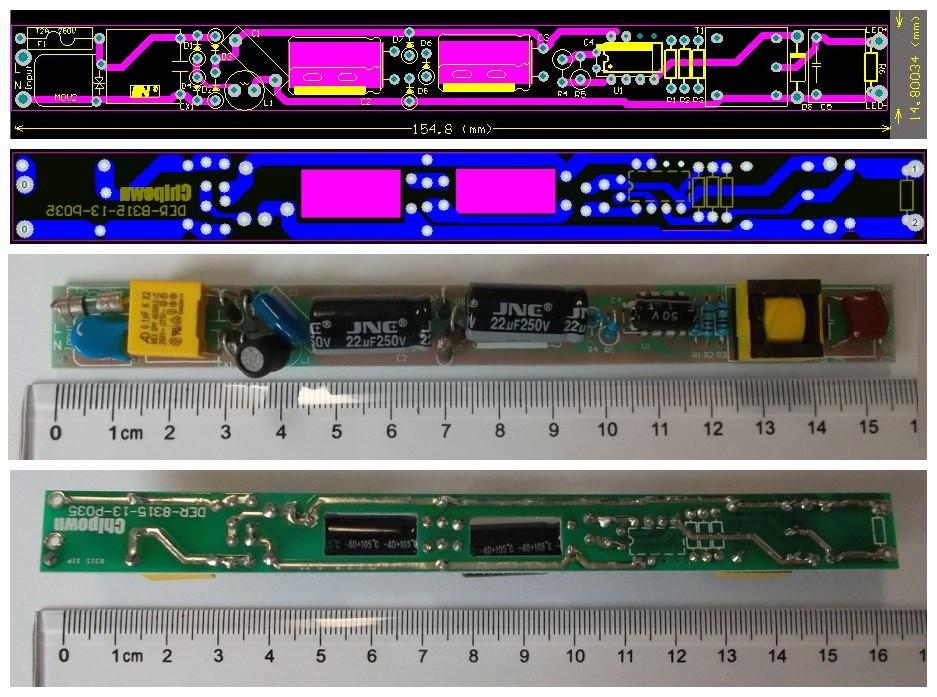

PCB及Demo實物圖
測試數據
.jpg)

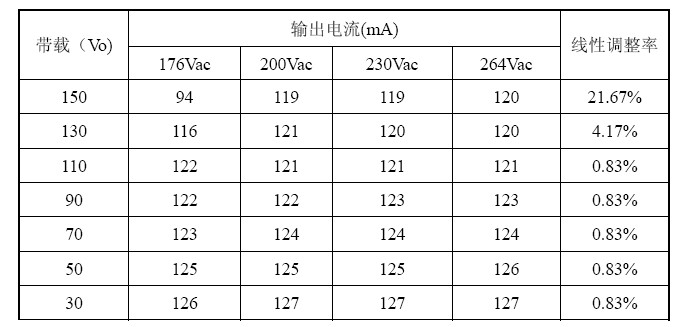

線(xian)性調整(zheng)率與負載(zai)調整(zheng)率

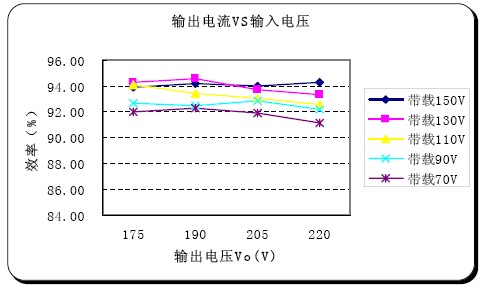

效率
| 概述
此系統(tong)工作(zuo)在(zai)準諧(xie)振(zhen)模式來(lai)實(shi)現高效率和低EMI的應(ying)用。芯片集(ji)成(cheng)度高，BOM器件個數少，具有(you)LED燈開路、短路、過溫保護等功能。
PN8315產品手冊>> |
特征
輸入(ru)電壓：176~264V全電壓
輸出功率：18W
輸出電壓：80V
輸出電流：240mA±3%效 率：88% |
電源原理圖
PCB及Demo實物圖
測試數據
線(xian)性調整(zheng)率與負載(zai)調整(zheng)率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 薄膜電容 | 22n/J400V | P=10mm | 1 | ||
| 2 | C2、C3 | 電解電容 | 22uF/250V | 10*16mm | 2 | ||
| 3 | C4 | 電解電容 | 1uF/25V | 6*10mm | 1 | ||
| 4 | C5 | 薄膜電容 | 220n/400V | P=10mm | 1 | ||
| 5 | D1~D7 | 普通二極管 | 1N4007 | DO-15 | 7 | ||
| 6 | D8 | 快速二極管 | SF28 | DO-15 | 1 | ||
| 7 | CX1 | X電容 | 0.1uF/250V | P=10mm | 1 | ||
| 8 | F1 | 保險絲 | 2A/250V | P=10mm | 1 | ||
| 9 | Z1 | 壓敏電阻 | 07D471 | P=5mm | 1 | ||
| 10 | L1 | 工字電感 | 1.2mH | 6*8mm | 1 | ||
| 11 | R1 | 插件電阻 | 62K 1% | 1/4W | 1 | ||
| 12 | R2、R3 | 插件電阻 | 1M | 1/4W | 2 | ||
| 13 | R4 | 插件電阻 | 2.7R 1% | 1/4W | 1 | ||
| 14 | R5 | 插件電阻 | 1.8R 1% | 1/4W | 1 | ||
| 15 | R6 | 插件電阻 | 1M | 1/4W | 1 | ||
| 16 | T1 | 變壓器 | EP13 5+5, 1.2mH | EP-13 | 1 | ||
| 17 | U1 | IC | PN8315 | DIP-7 | 1 | ||
| 18 | PCB | 雙面板 | 155*15mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
1、成本核算可以幫您更便捷的計算出Demo成本。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
