非隔離19.2W日光燈單電感驅動方案
電源(yuan)原(yuan)理圖
PCB及Demo實物圖
測試數據
.jpg)
線性調(diao)整率與負載(zai)調(diao)整率
| 概(gai)述
此系統工作在(zai)準諧(xie)振模式來實(shi)現(xian)高效(xiao)率和(he)低(di)EMI的應用。芯(xin)片集成度(du)高，BOM器件個數少，具有(you)LED燈開路、短路、過溫保護等功能。
PN8316產品手冊>> |
特征
輸入電(dian)壓：176~264V單電壓
輸出(chu)功(gong)率：19.2W
輸出電壓：80V
輸出電流：240mA±3%效 率(lv)：92% |

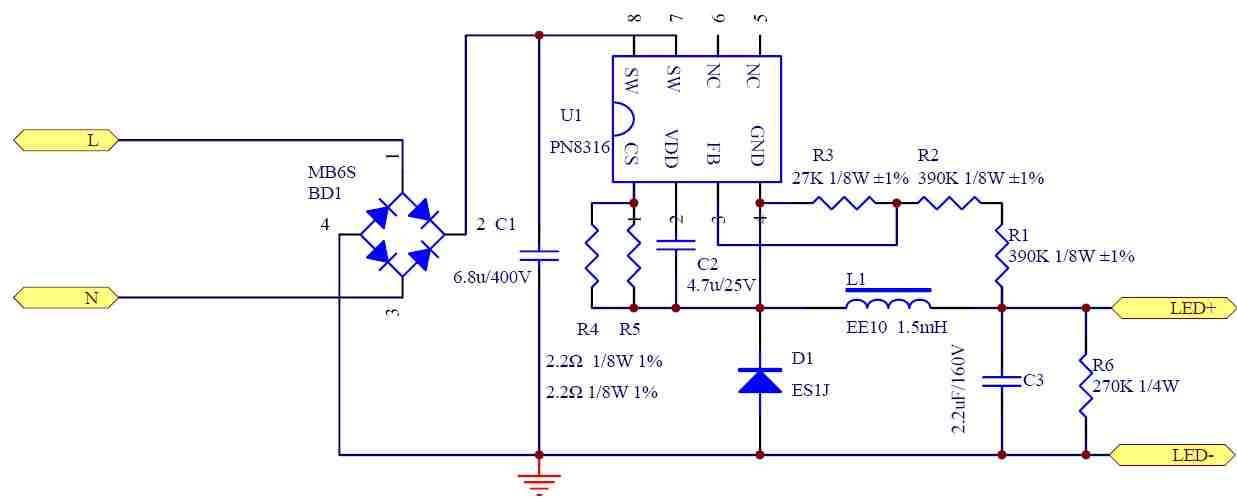

電源(yuan)原(yuan)理圖

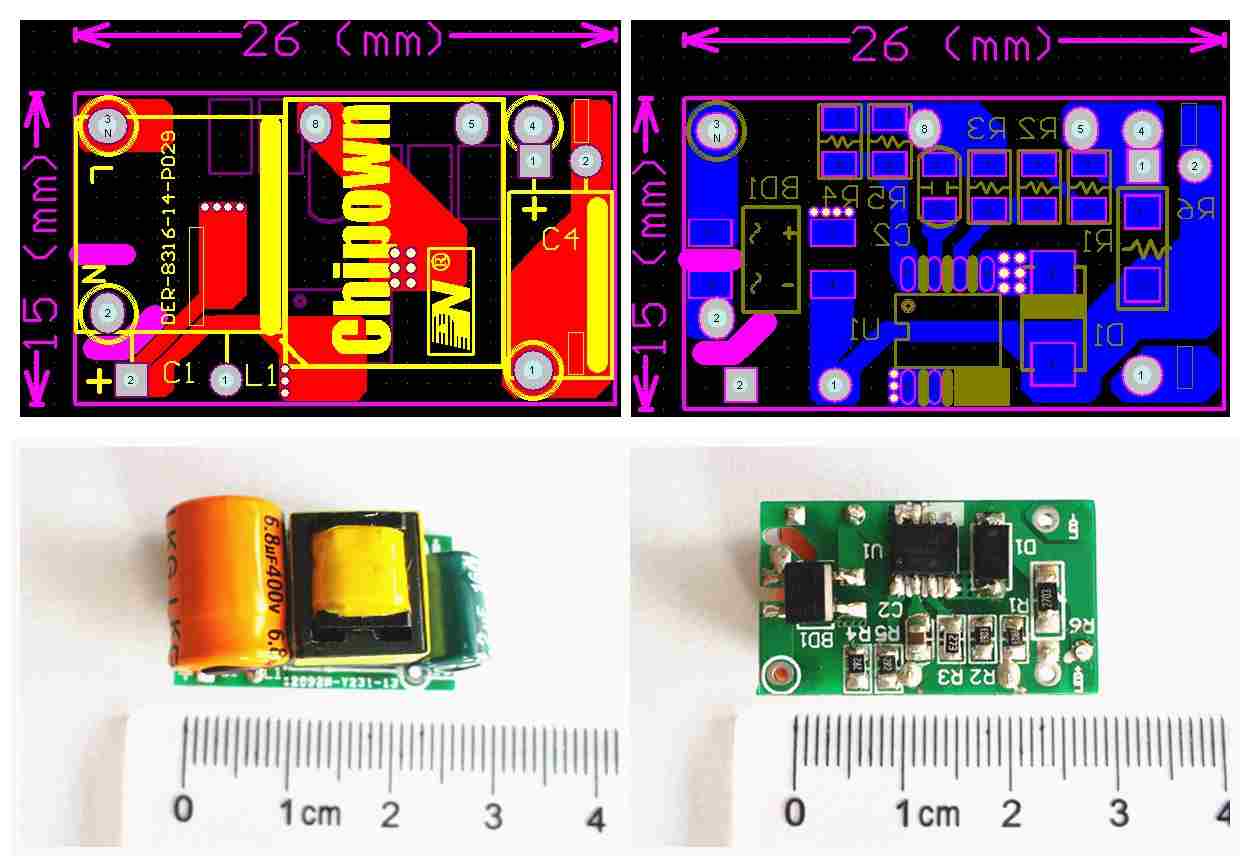

PCB及Demo實物圖
測試數據

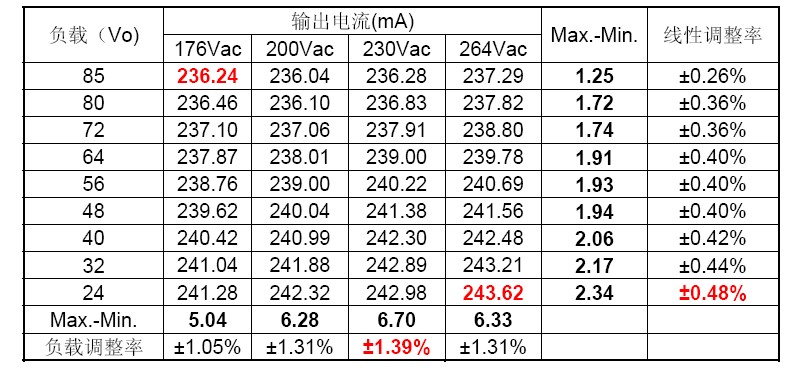

線性調(diao)整率與負載(zai)調(diao)整率

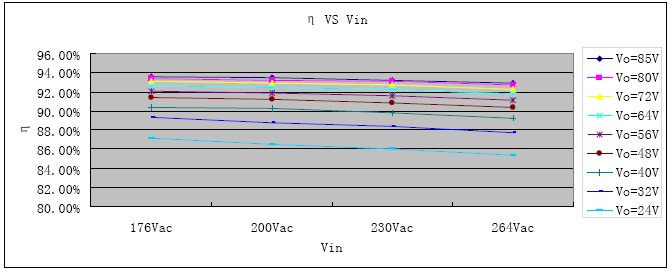

效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 電解電容 | 400V/6.8UF | 8*12 | 1 | ||
| 2 | C2 | 貼片電容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | C3 | 電解電容 | 160V/2.2uF | 6.3*11 | 1 | ||
| 4 | D1 | 快速二極管 | ES1J | SMD | 1 | ||
| 5 | BD1 | 貼片橋堆 | MB6S | SMD | 1 | ||
| 6 | R1、R2 | 貼片電阻 | 390K 1% | 0805 | 2 | ||
| 7 | R3 | 貼片電阻 | 27K 1% | 0805 | 1 | ||
| 8 | R4、R5 | 貼片電阻 | 2.2R 1% | 0805 | 2 | ||
| 9 | R6 | 貼片電阻 | 270K | 1206 | 1 | ||
| 10 | L1 | 電感 | EE10 1.5mH | 4+4 | 1 | ||
| 11 | U1 | IC | PN8316 | SOP8 | 1 | ||
| 12 | PCB | 雙面板 | 15*26mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
