非隔離36~50W吸頂燈單電感驅動過認證方案

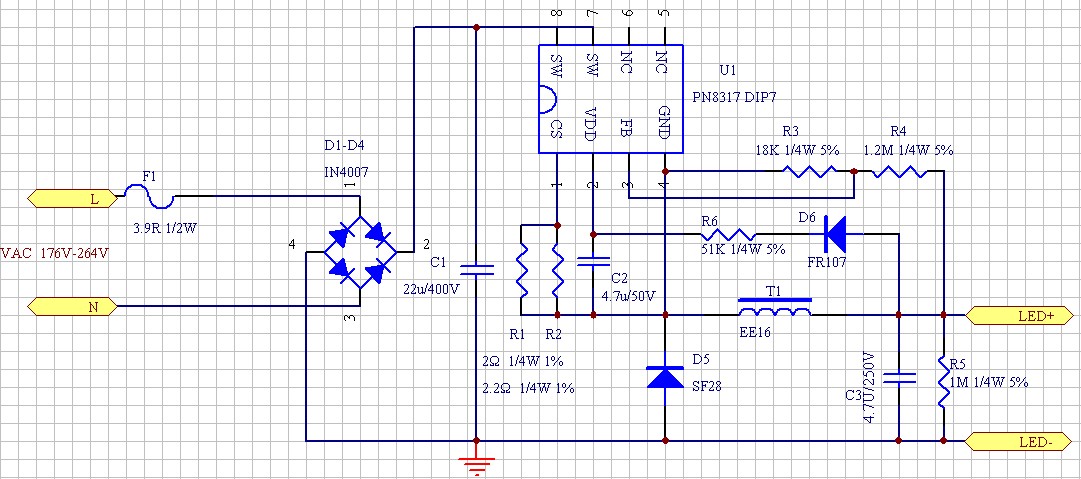

電源(yuan)原理圖
.jpg)

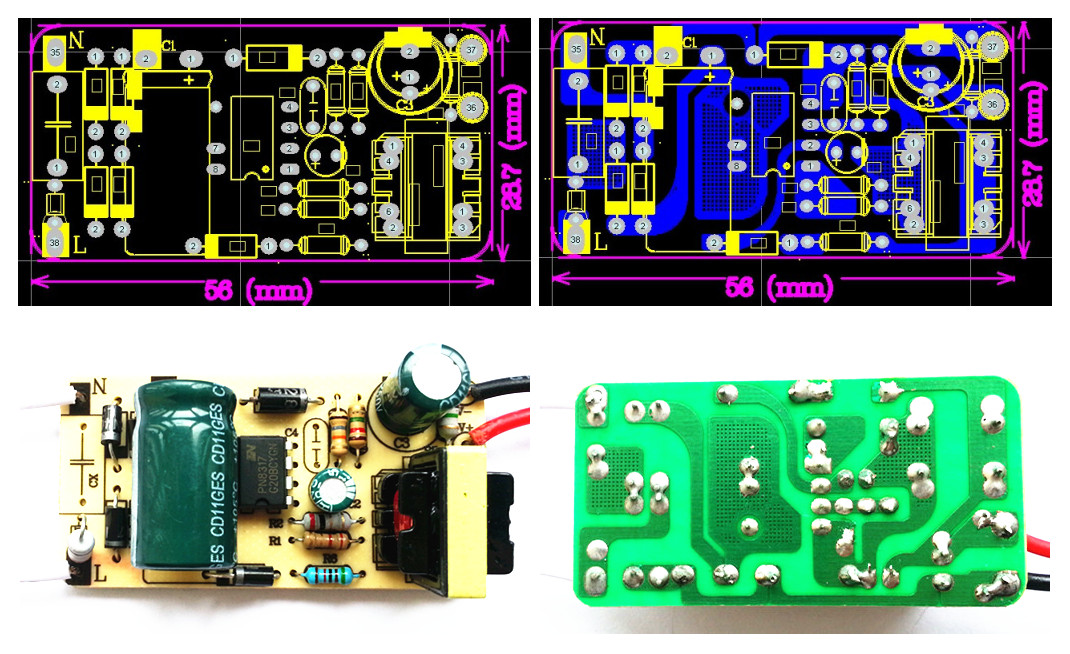

PCB及Demo實物圖
.jpg)
| 概述(shu)
此(ci)系統工(gong)作在準諧振模式來實(shi)現高效率和低EMI的(de)應(ying)用(yong)。芯片集(ji)成度高，BOM器件個(ge)數少(shao)，具有LED燈開路、短路、過溫保護等功能。
PN8317產品手冊>> |
特征
輸入電壓：176~264V單電壓
輸(shu)出功(gong)率：43W
輸出(chu)電壓：170V
輸出電流：250mA±3%效(xiao) 率：94% |
電源(yuan)原理圖
PCB及Demo實物圖
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 電解電容 | 22uF/400V | 8*10 | 1 | ||
| 2 | C2 | 電解電容 | 4．7uF/50V | 5*11mm | 1 | ||
| 3 | C3 | 電解電容 | 4.7uF/250V | 8*11 | 1 | ||
| 4 | R1 | 直插電阻 | 2.2R 1%金屬膜 | 1/4W | 1 | ||
| 5 | R2 | 直插電阻 | 2R 1%金屬膜 | 1/4W | 1 | ||
| 6 | R3 | 直插電阻 | 18K 5%碳膜 | 1/4W | 1 | ||
| 7 | R4 | 直插電阻 | 1.2M 5%碳膜 | 1/4W | 1 | ||
| 8 | R5 | 直插電阻 | 1M 5%碳膜 | 1/4W | 1 | ||
| 9 | R6 | 直插電阻 | 51K | 1/4W | 1 | ||
| 10 | F1 | 保險 | 3.9R 1/2W | 1/2W | 1 | ||
| 11 | D1-D4 | 整流二極管 | 1N4007 1A1000V | DO-41 | 4 | ||
| 12 | D5 | 快恢復二極管 | SF28，2A600V | DO-41 | 1 | ||
| 13 | D6 | 快恢復二極管 | FR107 | DO-41 | 1 | ||
| 14 | U1 | IC | PN8317 | DIP-7 | 1 | ||
| 15 | T1 | 變壓器 | EE16 | 5+5 | 1 | ||
| 16 | PCB | 單面板 | 58*23.7mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
