隔離12~24W球泡燈雙繞組驅動方案

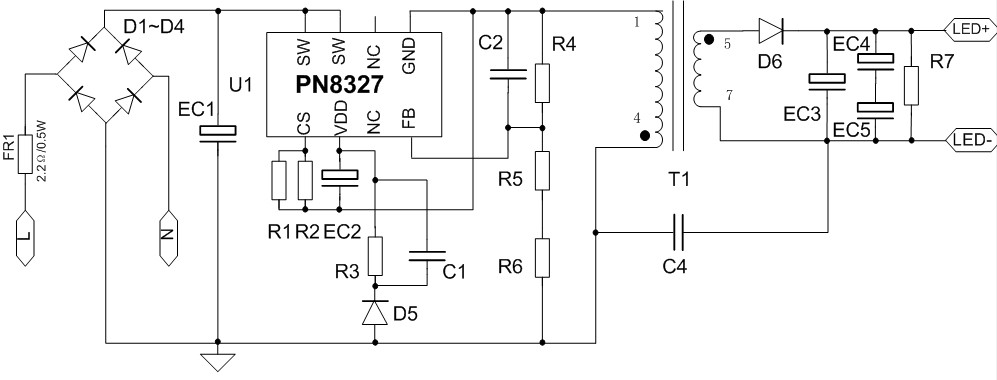

電源(yuan)原理圖(tu)
.jpg)

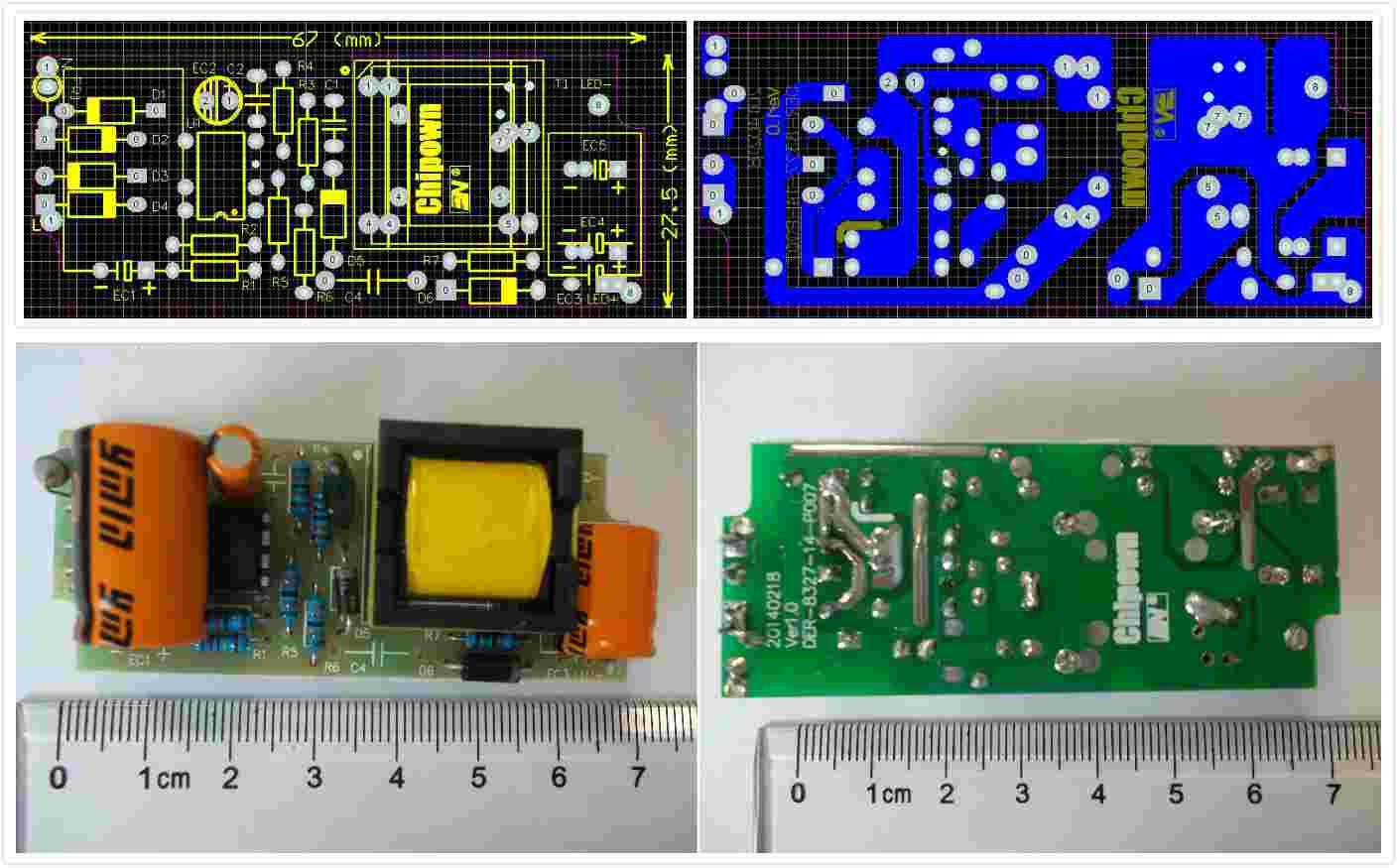

PCB及Demo實物圖
測試數據
.jpg)

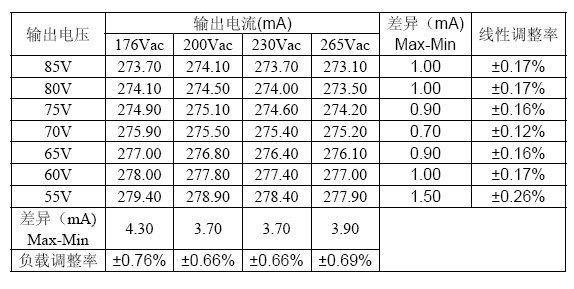

線性調整率與負載調整率

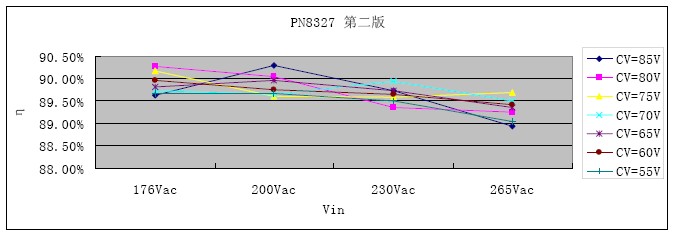

效率
| 概(gai)述
此系統提供了(le)一(yi)種基(ji)于PN8327的80V/280mA輸出(chu)的LED驅動電源。芯片集(ji)成度高，BOM器件(jian)個數少(shao)，具有LED燈開路、短路、過(guo)溫保(bao)護以及電流采用電阻短路保(bao)護等功能。
PN8327產品手冊>> |
特征
輸入(ru)電壓：176~264V全電壓
輸出功率：24W
輸(shu)出電(dian)壓：80V
輸出電流：280mA±3%效 率：88% |
電源(yuan)原理圖(tu)
PCB及Demo實物圖
測試數據
線性調整率與負載調整率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 電解電容 | 400V/22uF | Φ 13*20 | 1 | ||
| 2 | EC2 | 電解電容 | 50V/2.2uF | Φ 5*11 | 1 | ||
| 3 | EC3 | 電解電容 | 100V/47uF | Φ 10*12 | 1 | ||
| 4 | C1 | 瓷片電容 | 1KV/1.0nF | DIP 腳距5.0mm | 1 | ||
| 5 | D1~D4 | 二極管 | 1N4007 | DIP DO-41 | 4 | ||
| 6 | D5 | 二極管 | FR107 | DIP DO-41 | 1 | ||
| 7 | D6 | 二極管 | SF28 | DIP DO-41 | 1 | ||
| 8 | FR1 | 保險電阻 | 2.2Ω/0.5W | DIP 1/2W | 1 | ||
| 9 | T1 | 變壓器 | EFD20 | 臥式4+4 | 1 | ||
| 10 | R1 | 電阻 | 1.2Ω | DIP 1/4W | 1 | ||
| 11 | R2 | 電阻 | 2.2Ω | DIP 1/4W | 1 | ||
| 12 | R3 | 電阻 | 100KΩ | DIP 1/4W | 1 | ||
| 13 | R4 | 電阻 | 13KΩ | DIP 1/4W | 1 | ||
| 14 | R5、R6 | 電阻 | 330KΩ | DIP 1/4W | 2 | ||
| 15 | R7 | 電阻 | 150KΩ | DIP 1/4W | 1 | ||
| 16 | U1 | IC | PN8327 | DIP-7 | 1 | ||
| 17 | PCB | 單面板 | 67*27.5mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
