非隔離15W球泡燈單電感驅動過認證方案

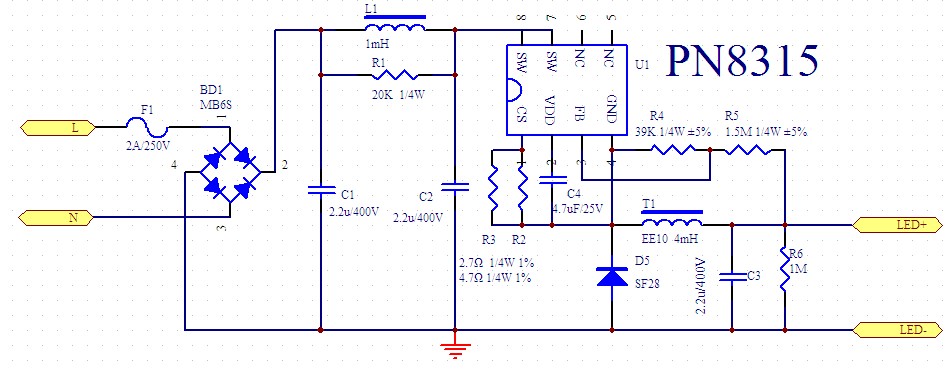

電(dian)源原理圖

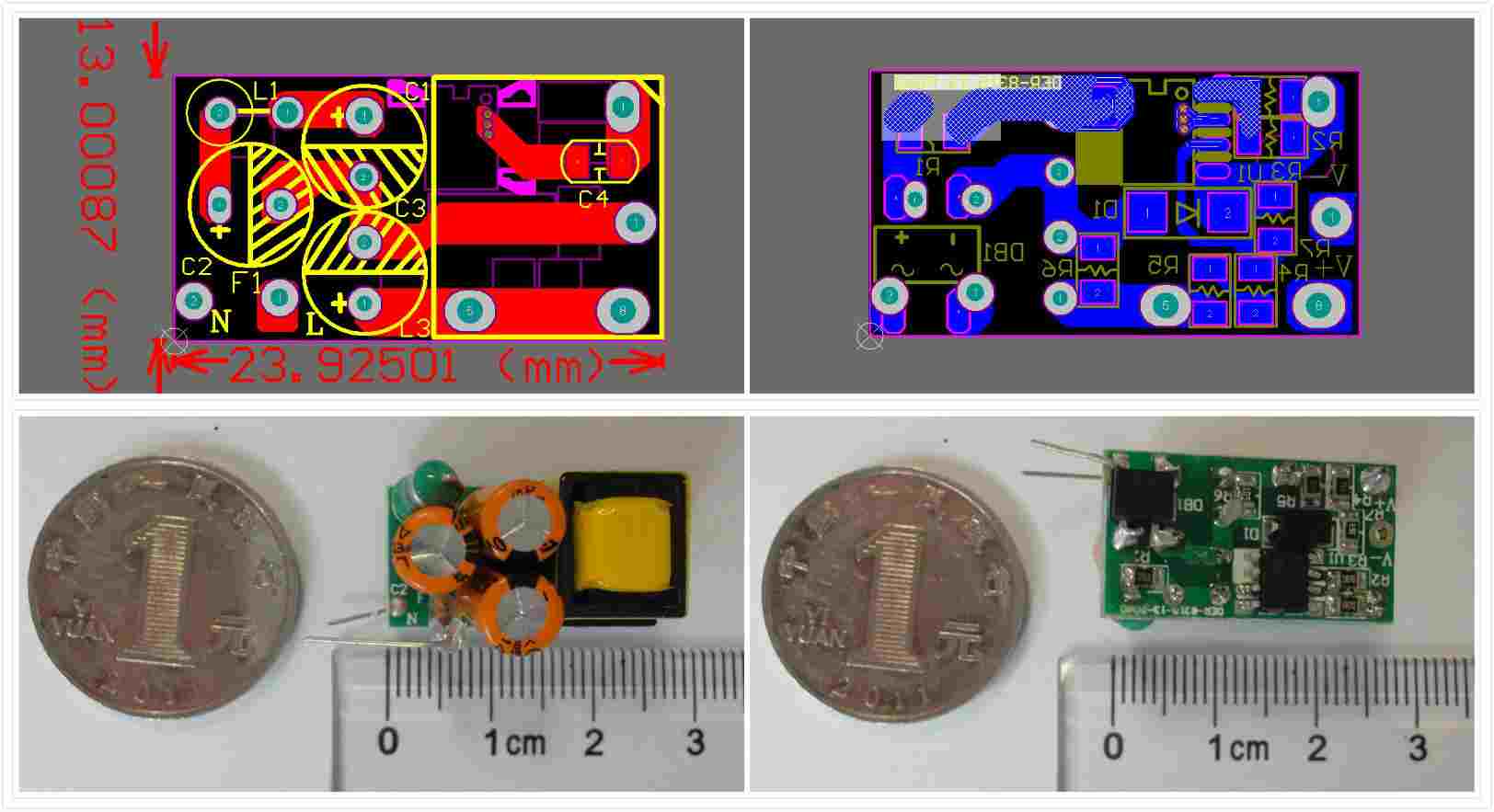

PCB及Demo實物圖
測試數據
.jpg)

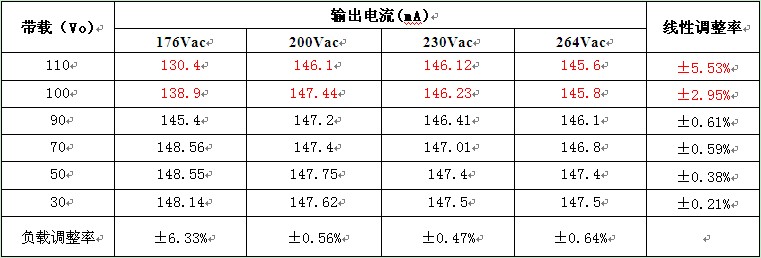

線性調整率與負載調整率

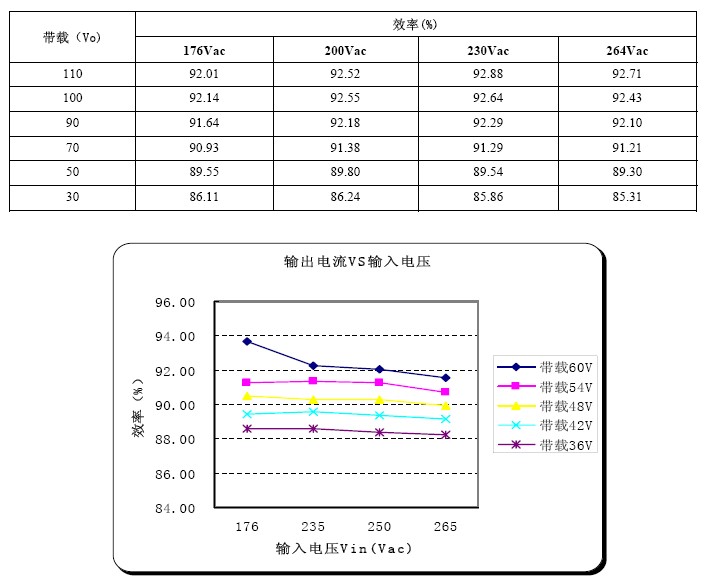

效率
| 概(gai)述
此系統工(gong)作在準諧振模式(shi)來實現(xian)高效率和低EMI的應用(yong)。芯片集成度(du)高(gao)，BOM器(qi)件個數少，具有LED燈開路、短路、過溫保護等功能。
PN8315產品手冊>> |
特征
輸(shu)入電壓：176~264V全電壓
輸出(chu)功率(lv)：16.5W
輸出電壓：110V
輸出電流：150mA±3%效 率：85% |
電(dian)源原理圖
PCB及Demo實物圖
測試數據
線性調整率與負載調整率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1、C2、C3 | 電解電容 | 2.2uF/400V | 6*10mm | 3 | ||
| 2 | C4 | 貼片電容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | BD1 | 整流橋 | MB6S | 0510 | 1 | ||
| 4 | D1 | 快速二極管 | US1J | SMD | 1 | ||
| 5 | F1 | 玻璃保險絲 | 2A/250V | P=10mm | 1 | ||
| 6 | L1 | 色環電感 | 1mH | 0510 | 1 | ||
| 7 | R1 | 貼片電阻 | 20K | 0805 | 1 | ||
| 8 | R2 | 貼片電阻 | 4.7R 1% | 0805 | 1 | ||
| 9 | R3 | 貼片電阻 | 2.7R 1% | 0805 | 1 | ||
| 10 | R4 | 貼片電阻 | 36K 1% | 0805 | 1 | ||
| 11 | R5 | 貼片電阻 | 1.5M 1% | 0805 | 1 | ||
| 12 | T1 | 變壓器 | EE10臥式4+4, 4mH | EP-13 | 1 | ||
| 13 | U1 | IC | PN8315 | SOP8 | 1 | ||
| 14 | PCB | 雙面板 | 13*24mm | 1 |
