非隔離8W球泡燈單電感驅動過認證方案

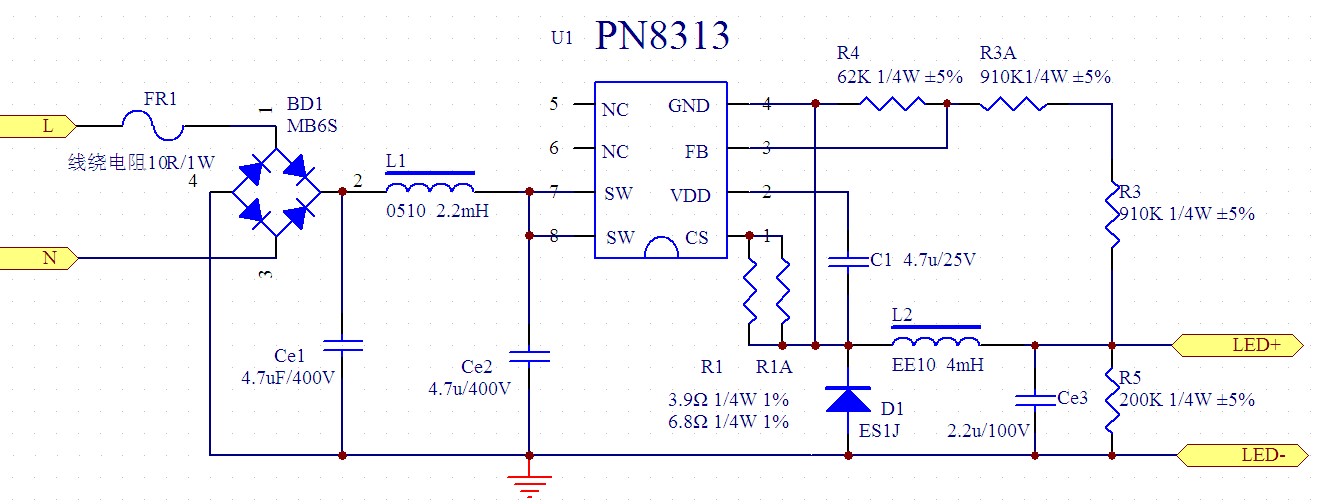

電源原理圖
.jpg)

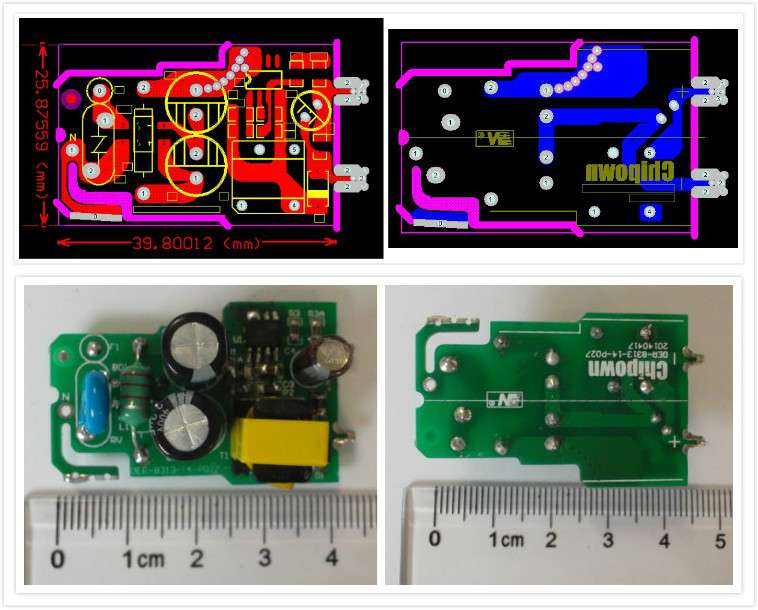

PCB及Demo實物圖
測試數據

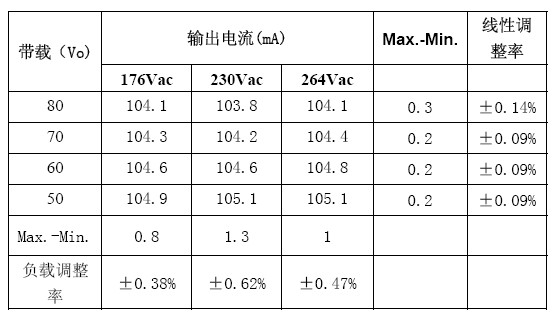

線性調整率與負載調整率

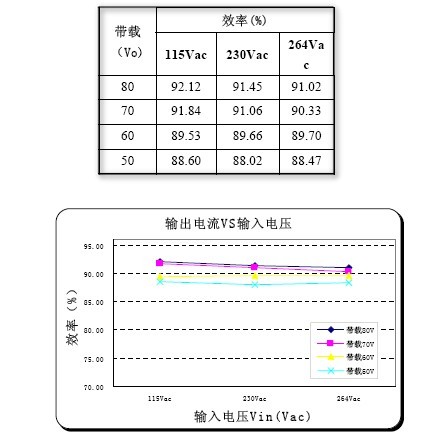

效率
| 概述
此系(xi)統工作在準諧振模式來實現高效率和低(di)EMI的應用(yong)。芯(xin)片集成度高，BOM器件(jian)個數少，具有LED燈開路、短路、過溫保護等功能。
PN8313產品手冊>> |
特征
輸入電(dian)壓：176~264V全電(dian)壓
輸出功(gong)率：8.4W
輸出(chu)電壓(ya)：80V
輸出電流：105mA±3%效 率(lv)：88% |
電源原理圖
PCB及Demo實物圖
測試數據
線性調整率與負載調整率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1、C2 | 電解電容 | 400V/4.7UF | 6*12 | 2 | ||
| 2 | C3 | 貼片電容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | C4 | 電解電容 | 100V/2.2uF | 6*12 | 1 | ||
| 4 | D1 | 快速二極管 | ES1J | SMD | 1 | ||
| 5 | FR1 | 保險絲/線繞電阻 | 10R/1W | 1W | 1 | ||
| 6 | BD1 | 貼片橋堆 | MB6S | SMD | 1 | ||
| 7 | R3、R3A | 貼片電阻 | 910K 1% | 0805 | 2 | ||
| 8 | R1 | 貼片電阻 | 6.8R 1% | 0805 | 1 | ||
| 9 | R1A | 貼片電阻 | 3.9R 1% | 0805 | 1 | ||
| 10 | R4 | 貼片電阻 | 91K 5% | 0805 | 1 | ||
| 11 | R2 | 貼片電阻 | 62K 1% | 0805 | 1 | ||
| 12 | T1 | 電感 | EE10 4mH | 4+4 | 1 | ||
| 13 | L1 | 色環電感 | 2.2mH | 0510 | 1 | ||
| 14 | U1 | IC | PN8313 | SOP8 | 1 | ||
| 15 | PCB | 雙面板 | 40*25mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
