非隔離5W球拍燈單電感驅動過認證方案

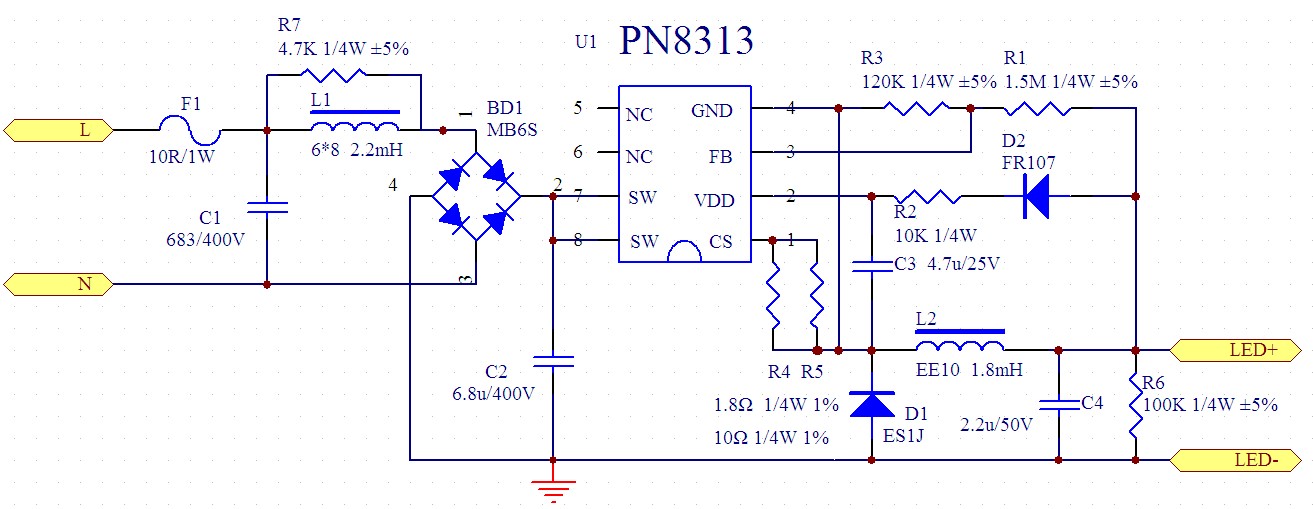

電源原理圖

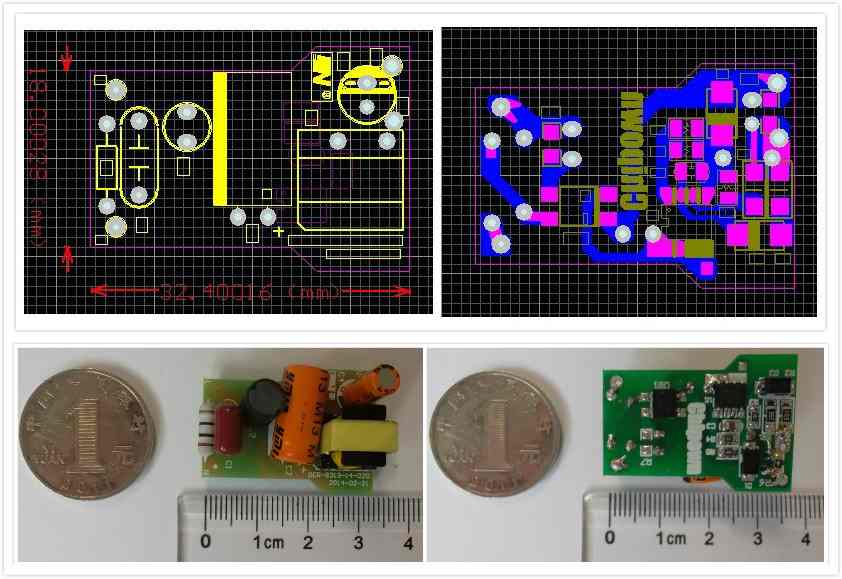

PCB及Demo實物圖
測試數(shu)據

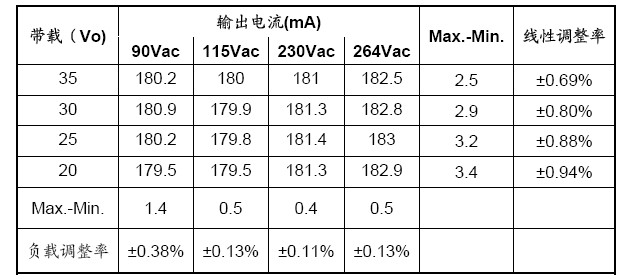

線性調整率與負載調整率

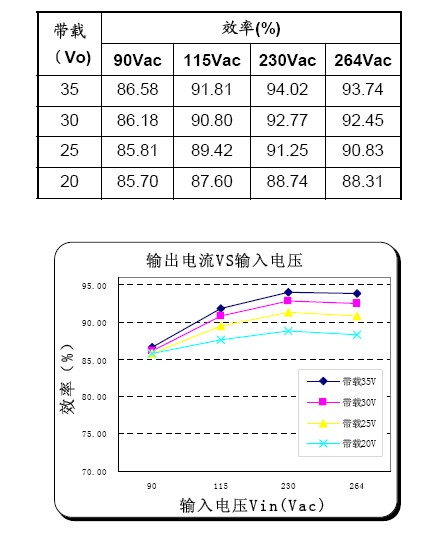

效率
| 概述
此系(xi)統(tong)工(gong)作在準諧(xie)振模式來(lai)實現(xian)高效(xiao)率和(he)低EMI的應用。芯(xin)片集成度高，BOM器件(jian)個數(shu)少，具有LED燈開路、短路、過溫保護等功能。
PN8313產品手冊>> |
特征
輸入電壓(ya)：90~264V全電壓
輸出功率：5.4W
輸出電壓：30V
輸出電流：180mA±3%效 率(lv)：85% |
電源原理圖
PCB及Demo實物圖
測試數(shu)據
線性調整率與負載調整率
效率
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | CBB電容 | 683/400V | P=7.5 | 1 | ||
| 2 | C2 | 電解電容 | 400V/6.8UF | 8*16 | 1 | ||
| 3 | C3 | 貼片電容 | 4.7uF/25V | 0805 | 1 | ||
| 4 | C4 | 電解電容 | 50V/4.7uF | 5*11 | 1 | ||
| 5 | D1 | 快速二極管 | ES1J | SMD | 1 | ||
| 6 | D2 | 快速二極管 | RS1M | SMD | 1 | ||
| 7 | FR1 | 保險絲/線繞電阻 | 10R/1W | 1W | 1 | ||
| 8 | R1 | 貼片電阻 | 1.5M | 1206 | 1 | ||
| 9 | BD1 | 貼片橋堆 | MB6S | SMD | 1 | ||
| 10 | R2 | 貼片電阻 | 10K | 0805 | 1 | ||
| 11 | R3 | 貼片電阻 | 120K | 0805 | 1 | ||
| 12 | R4 | 貼片電阻 | 1.8R 1% | 0805 | 1 | ||
| 13 | R5 | 貼片電阻 | 10R 1% | 0805 | 1 | ||
| 14 | R6 | 貼片電阻 | 100K | 0805 | 1 | ||
| 15 | L2 | 電感 | EE10 1.8mH | 4+4 | 1 | ||
| 16 | L1 | 工字電感 | 2.2mH | 6*8 | 1 | ||
| 17 | U1 | IC | PN8313 | SOP8 | 1 | ||
| 18 | PCB | 單面板 | 32*23mm | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
1、成本核算可以幫您更便捷的計算出Demo成本。
2、您只需選折加工類型，并填寫器件的單價，點擊確認提交，系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
